Roulement 65 × 140 × 58,7 mm (3313)
4 roulements 65 × 140 × 58,7 mm en ligne, à partir de 503,14 €. Cette cote est celle du 3313, un roulement à billes à contact oblique. Intérieur 65 mm (le diamètre de l'axe), extérieur 140 mm, largeur 58,7 mm. Protections en ligne : ouvert (2), ZZ (1).
Roulement par dimensions
Les cotes de votre roulement
En millimètres, au pied à coulisse : intérieur, extérieur, largeur
4 roulements en ligne
65 × 140 × 58,7 mm
Par type et par protection, le moins cher d'abord
Même intérieur et même extérieur, autre largeur
Même intérieur (65 mm), autre extérieur
Fiches d'aide
Ce roulement expliqué
Les cotes, la référence, les types, les protections
Lire la référence d'un roulement
Les deux derniers chiffres donnent l'alésage, le diamètre de l'axe : 00 = 10 mm, 01 = 12 mm, 02 = 15 mm, 03 = 17 mm, puis à partir de 04, multipliez par 5 (6204 → 20 mm, 6310 → 50 mm). Sous 10 mm, le dernier chiffre est l'alésage (608 = 8 mm). Les chiffres d'avant donnent le type et la série : à alésage égal, un 63 est plus gros qu'un 62, lui-même plus gros qu'un 60. Les lettres qui suivent disent la protection (2RS, ZZ) et le jeu (C3).
Ici : « 3313 » se termine par 13 : alésage 65 mm.
Les types

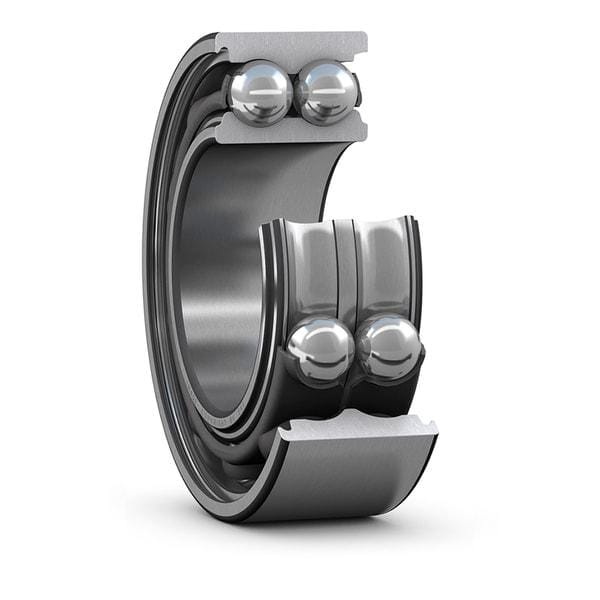

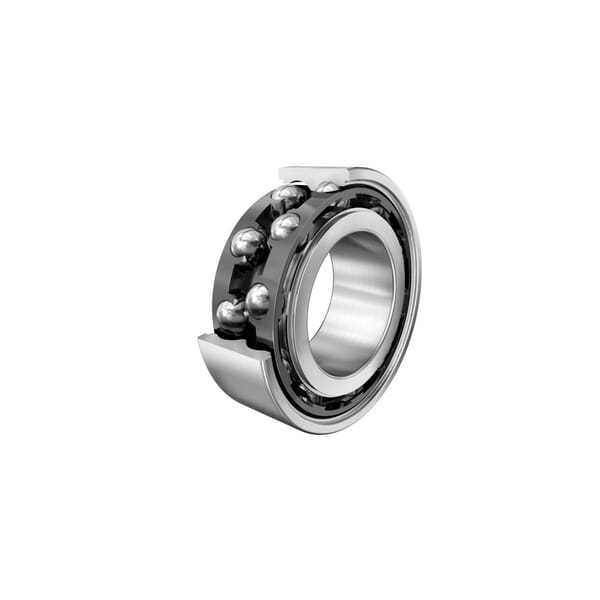

Contact oblique Roulement à billes à contact oblique
Les billes portent en biais sur les bagues : il encaisse à la fois une charge radiale et une charge axiale. À une rangée (séries 72, 73), il ne tient l'effort axial que dans un sens et se monte souvent par paire ; à deux rangées (séries 32, 33), dans les deux sens.
Lire la référence : « 7204 » : une rangée, 20 × 47 × 14 mm (les cotes d'un 6204) ; « 3204 » : deux rangées, 20 × 47 × 20,6 mm.
Les protections
Ouvert Ouvert
Sans joint ni flasque : il est lubrifié par la machine (la graisse ou l'huile de son logement).
Lire la référence : Pas de suffixe : « 6204 » seul.

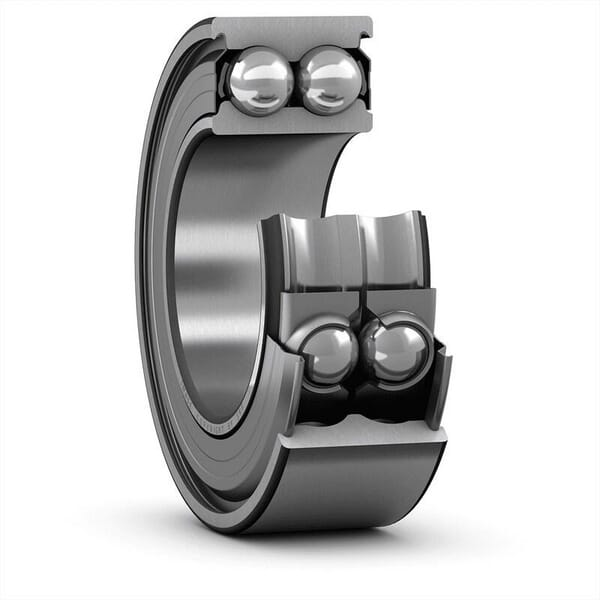

ZZ ZZ : deux flasques
Un flasque en métal de chaque côté, sans contact : protège de la poussière, tourne plus vite et chauffe moins qu'un 2RS, mais laisse passer l'eau.
Lire la référence : Selon la marque : 2Z (SKF), 2ZR ou C-2Z (FAG), ZZ (NSK, NTN).
Questions fréquentes
Quelle est la référence d'un roulement 65 × 140 × 58,7 mm ?
Le 3313, un roulement à billes à contact oblique. 4 en ligne : ouvert (2), ZZ (1), à partir de 503,14 €. Les lettres après la référence disent la protection (2RS, ZZ) et le jeu (C3) : les cotes restent les mêmes.
Comment mesurer un roulement ?
Au pied à coulisse : le diamètre intérieur (l'axe qui le traverse), le diamètre extérieur (le logement), et la largeur (l'épaisseur de la bague). Les trois sont en millimètres, sauf sur certaines machines américaines (en pouces).
2RS ou ZZ, quelle différence ?
Un 2RS a deux joints en caoutchouc : il est étanche à l'eau et à la poussière, c'est le plus courant sur les tondeuses et motoculteurs. Un ZZ a deux flasques en métal : il protège de la poussière et tourne plus vite, mais laisse passer l'eau. Même cotes, ils se montent au même endroit.
Cotes : fiches techniques des fabricants (SKF, Schaeffler INA / FAG…), relevées sur chaque fiche ; prix et disponibilités : notre catalogue, en direct.
