Roulement 65 × 115 × 36 mm (51313)
2 roulements 65 × 115 × 36 mm en ligne, à partir de 216,80 €. Cette cote est celle du 51313, une butée à billes. Intérieur 65 mm (le diamètre de l'axe), extérieur 115 mm, hauteur 36 mm. Protections en ligne : ouvert (2).
Roulement par dimensions
Les cotes de votre roulement
En millimètres, au pied à coulisse : intérieur, extérieur, largeur
2 roulements en ligne
65 × 115 × 36 mm
Par type et par protection, le moins cher d'abord
Ouvert · sans protection : à graisser, pour un logement déjà étanche?
Même intérieur et même extérieur, autre largeur
Même intérieur (65 mm), autre extérieur
Fiches d'aide
Ce roulement expliqué
Les cotes, la référence, les types, les protections
Lire la référence d'un roulement
Les deux derniers chiffres donnent l'alésage, le diamètre de l'axe : 00 = 10 mm, 01 = 12 mm, 02 = 15 mm, 03 = 17 mm, puis à partir de 04, multipliez par 5 (6204 → 20 mm, 6310 → 50 mm). Sous 10 mm, le dernier chiffre est l'alésage (608 = 8 mm). Les chiffres d'avant donnent le type et la série : à alésage égal, un 63 est plus gros qu'un 62, lui-même plus gros qu'un 60. Les lettres qui suivent disent la protection (2RS, ZZ) et le jeu (C3).
Ici : « 51313 » se termine par 13 : alésage 65 mm.
Les types

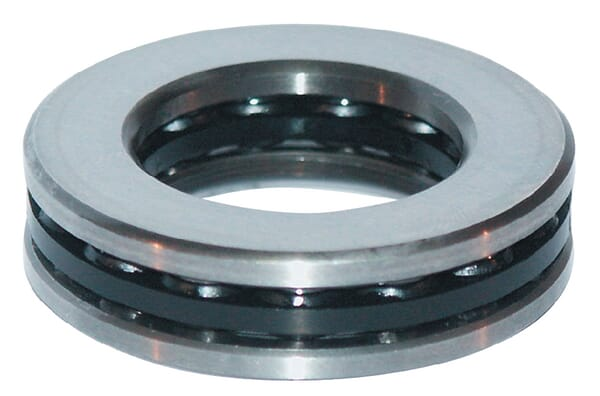

Butée Butée à billes

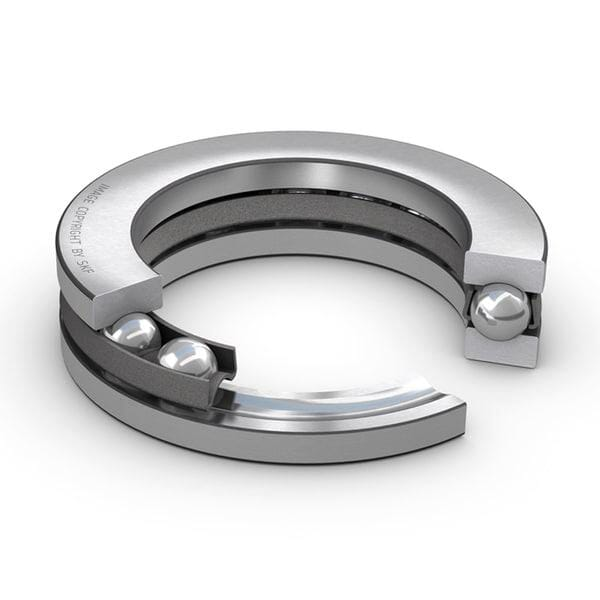

Pour une charge dans l'axe seulement (axiale) : deux rondelles, l'une sur l'arbre, l'autre dans le logement, et une couronne de billes entre elles. Ses cotes : l'alésage, le diamètre extérieur et la hauteur.
Lire la référence : « 51107 » : alésage 07 × 5 = 35 mm, soit 35 × 52 × 12 mm (hauteur).
Les protections
Ouvert Ouvert
Sans joint ni flasque : il est lubrifié par la machine (la graisse ou l'huile de son logement).
Lire la référence : Pas de suffixe : « 6204 » seul.
Questions fréquentes
Quelle est la référence d'un roulement 65 × 115 × 36 mm ?
La 51313, une butée à billes. 2 en ligne : ouvert (2), à partir de 216,80 €. Les lettres après la référence disent la protection (2RS, ZZ) et le jeu (C3) : les cotes restent les mêmes.
Comment mesurer un roulement ?
Au pied à coulisse : le diamètre intérieur (l'axe qui le traverse), le diamètre extérieur (le logement), et la largeur (l'épaisseur de la bague). Les trois sont en millimètres, sauf sur certaines machines américaines (en pouces).
Cotes : fiches techniques des fabricants (SKF, Schaeffler INA / FAG…), relevées sur chaque fiche ; prix et disponibilités : notre catalogue, en direct.
