Roulement 65 × 120 × 31 mm (2213)
23 roulements 65 × 120 × 31 mm en ligne, à partir de 118,49 €. Cette cote est celle du 2213, un roulement à rouleaux cylindriques ; on y trouve aussi NJ2213, NU2213, NUP2213, 622132. Intérieur 65 mm (le diamètre de l'axe), extérieur 120 mm, largeur 31 mm. Protections en ligne : ouvert (17), 2RS (4).
Roulement par dimensions
Les cotes de votre roulement
En millimètres, au pied à coulisse : intérieur, extérieur, largeur
23 roulements en ligne
65 × 120 × 31 mm
Par type et par protection, le moins cher d'abord
Roulements à billes?
2RS · joints caoutchouc des deux côtés : étanche à l'eau et à la poussière, le plus courant sur les machines de jardin?
Ouvert · sans protection : à graisser, pour un logement déjà étanche?
Roulements à rouleaux cylindriques?
Ouvert · sans protection : à graisser, pour un logement déjà étanche?
Protection non précisée
Roulements à rotule?
2RS · joints caoutchouc des deux côtés : étanche à l'eau et à la poussière, le plus courant sur les machines de jardin?
Ouvert · sans protection : à graisser, pour un logement déjà étanche?
Même intérieur et même extérieur, autre largeur
Même intérieur (65 mm), autre extérieur
Fiches d'aide
Ce roulement expliqué
Les cotes, la référence, les types, les protections
Lire la référence d'un roulement
Les deux derniers chiffres donnent l'alésage, le diamètre de l'axe : 00 = 10 mm, 01 = 12 mm, 02 = 15 mm, 03 = 17 mm, puis à partir de 04, multipliez par 5 (6204 → 20 mm, 6310 → 50 mm). Sous 10 mm, le dernier chiffre est l'alésage (608 = 8 mm). Les chiffres d'avant donnent le type et la série : à alésage égal, un 63 est plus gros qu'un 62, lui-même plus gros qu'un 60. Les lettres qui suivent disent la protection (2RS, ZZ) et le jeu (C3).
Ici : « 2213 » se termine par 13 : alésage 65 mm.
Les types

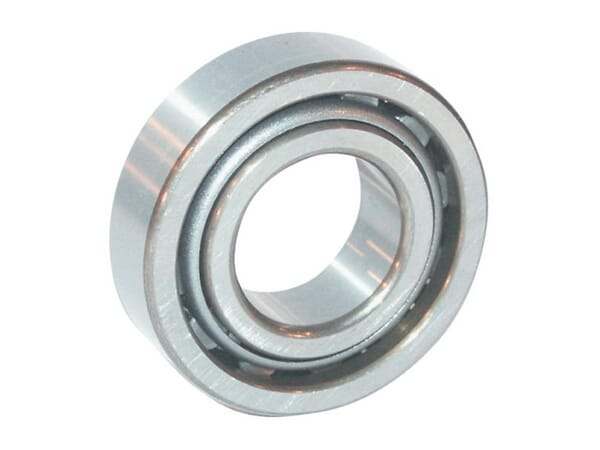

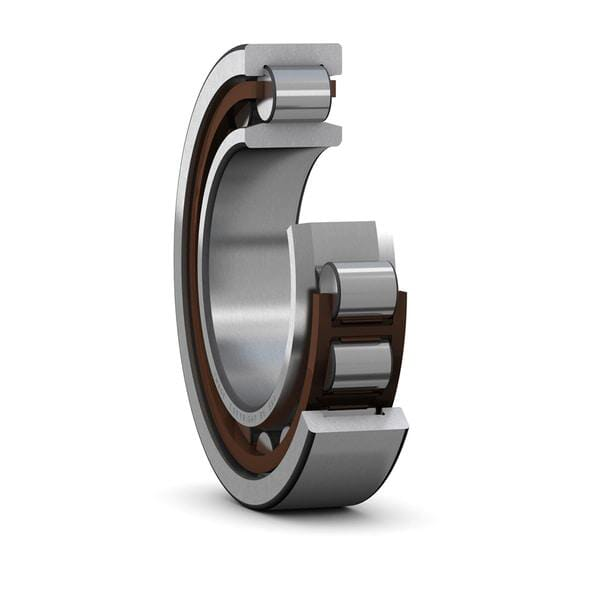

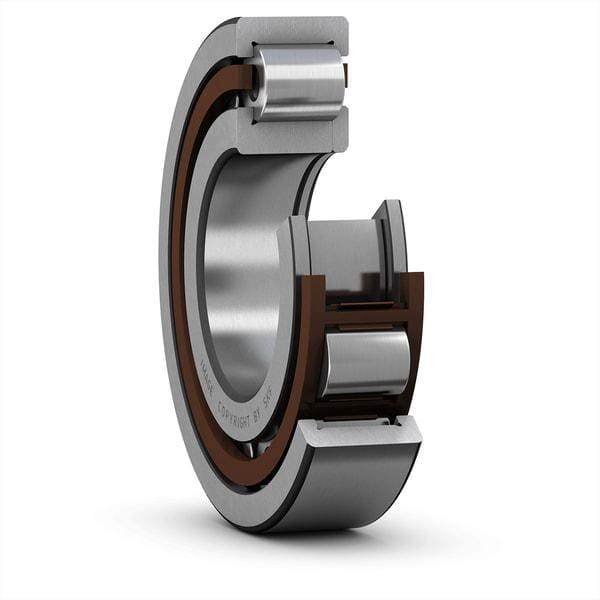

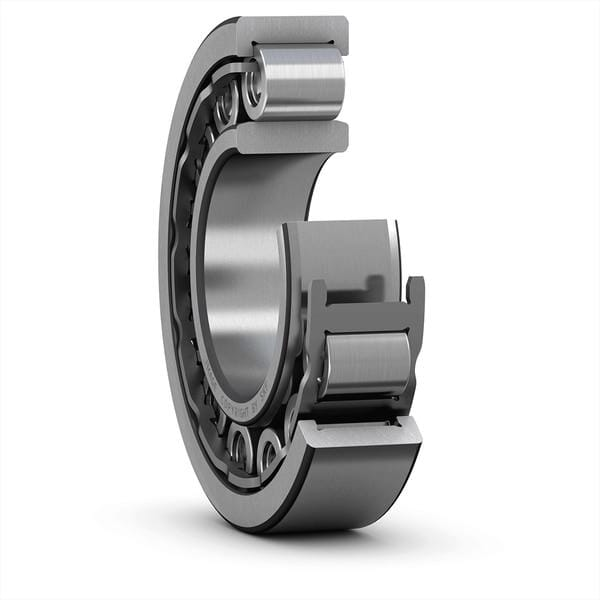

Rouleaux cylindriques Roulement à rouleaux cylindriques
Des rouleaux cylindriques : une forte charge radiale, peu ou pas de charge axiale. Les lettres disent quelles bagues ont des épaulements : NU et N laissent l'arbre coulisser, NJ le tient dans un sens, NUP dans les deux.
Lire la référence : « NJ215 » : série 2, alésage 15 × 5 = 75 mm, soit 75 × 130 × 25 mm.

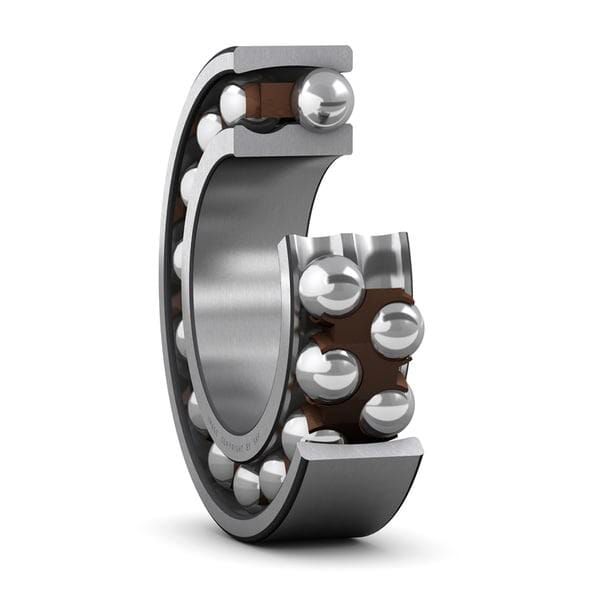

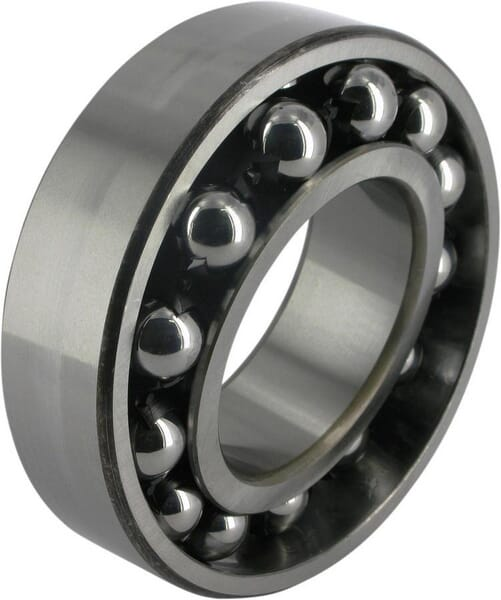

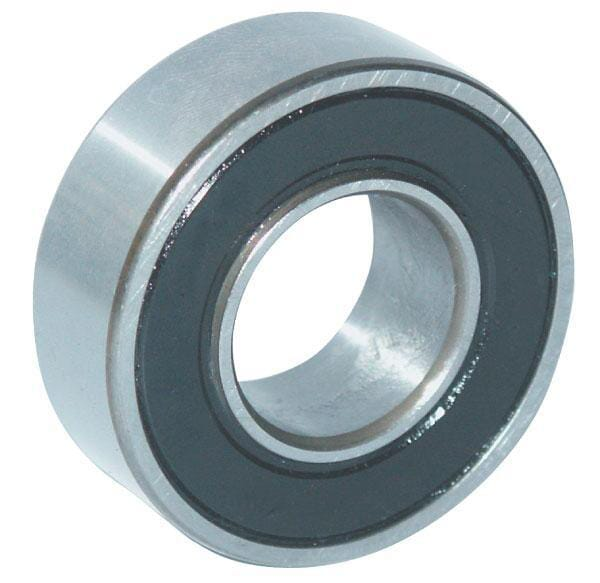

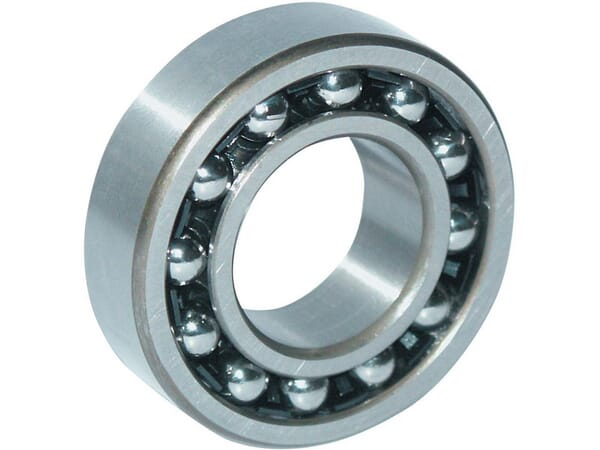

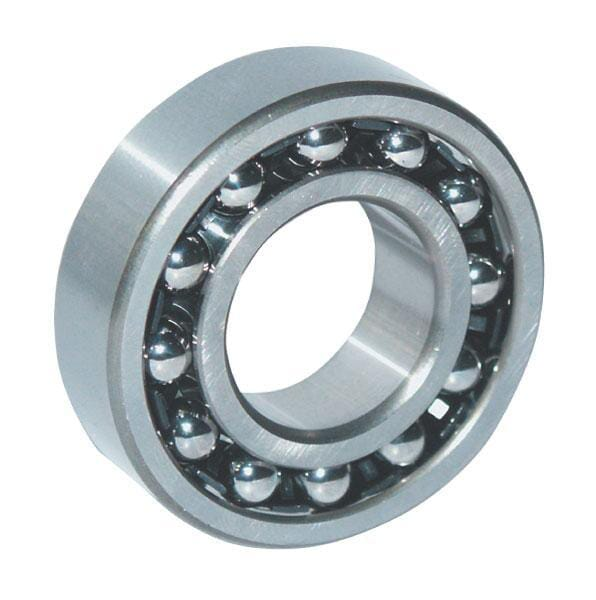

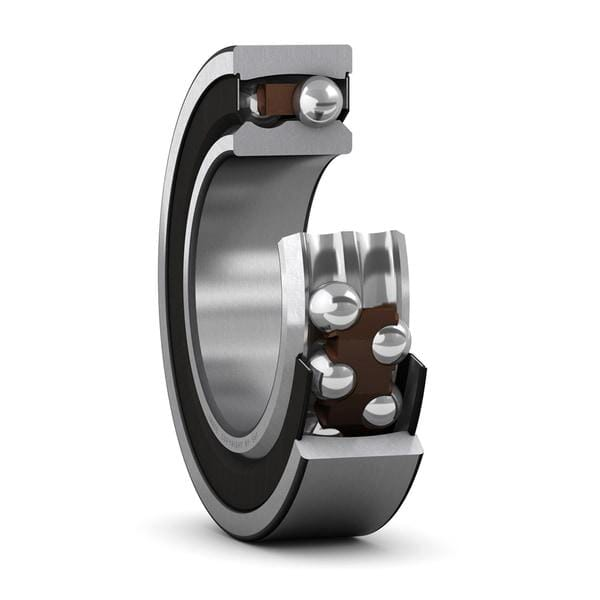

Rotule Roulement à rotule
Deux rangées de billes ou de rouleaux et une bague extérieure en forme de sphère : il accepte un arbre qui n'est pas parfaitement aligné. Sur billes : séries 12, 13, 22, 23 ; sur rouleaux : 222, 223, 230…
Lire la référence : « 2206 » : 30 × 62 × 20 mm ; « 1304 » : 20 × 52 × 15 mm.
Billes Roulement rigide à billes
Le plus courant : une rangée de billes entre deux bagues (on dit aussi « à gorge profonde »). Il porte surtout une charge radiale, un peu de charge axiale, et tourne vite.
Lire la référence : Séries 60, 62, 63 (et 68, 69, 160) : « 6204 » = série 62, alésage 04 × 5 = 20 mm, soit 20 × 47 × 14 mm.
Les protections
Ouvert Ouvert
Sans joint ni flasque : il est lubrifié par la machine (la graisse ou l'huile de son logement).
Lire la référence : Pas de suffixe : « 6204 » seul.

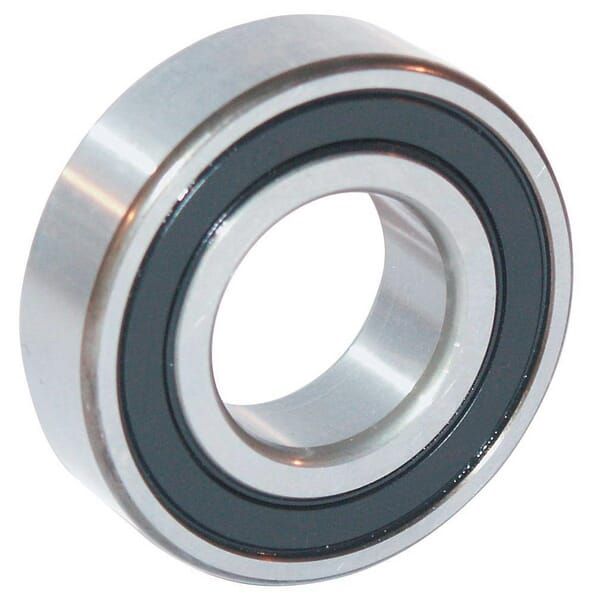

2RS 2RS : deux joints
Un joint en caoutchouc de chaque côté, qui frotte sur la bague intérieure : étanche à l'eau et à la poussière, graissé à vie. Le plus courant sur les machines de jardin.
Lire la référence : Selon la marque : 2RS1 ou 2RSH (SKF), 2RSR ou 2HRS (FAG), DDU (NSK), LLU (NTN). C'est la même protection.
C3 C3 : le jeu interne
Le jeu interne est l'espace laissé entre les billes et les bagues. Normal (CN), il ne s'écrit pas ; C3 est plus grand que la normale, pour un roulement qui chauffe ou tourne vite (les moteurs électriques, par exemple) ; C4 et C5 encore plus grands, C2 plus petit. Remplacez un C3 par un C3.
Lire la référence : « 6204-2RS-C3 » : un 6204 à deux joints, jeu C3.
Questions fréquentes
Quelle est la référence d'un roulement 65 × 120 × 31 mm ?
Le 2213, un roulement à rouleaux cylindriques. 23 en ligne : ouvert (17), 2RS (4), à partir de 118,49 €. Les lettres après la référence disent la protection (2RS, ZZ) et le jeu (C3) : les cotes restent les mêmes.
Que veut dire C3 sur un roulement 2213 ?
Le jeu interne est l'espace laissé entre les billes et les bagues. Normal (CN), il ne s'écrit pas ; C3 est plus grand que la normale, pour un roulement qui chauffe ou tourne vite (les moteurs électriques, par exemple) ; C4 et C5 encore plus grands, C2 plus petit. Remplacez un C3 par un C3.
Comment mesurer un roulement ?
Au pied à coulisse : le diamètre intérieur (l'axe qui le traverse), le diamètre extérieur (le logement), et la largeur (l'épaisseur de la bague). Les trois sont en millimètres, sauf sur certaines machines américaines (en pouces).
2RS ou ZZ, quelle différence ?
Un 2RS a deux joints en caoutchouc : il est étanche à l'eau et à la poussière, c'est le plus courant sur les tondeuses et motoculteurs. Un ZZ a deux flasques en métal : il protège de la poussière et tourne plus vite, mais laisse passer l'eau. Même cotes, ils se montent au même endroit.
Cotes : fiches techniques des fabricants (SKF, Schaeffler INA / FAG…), relevées sur chaque fiche ; prix et disponibilités : notre catalogue, en direct.
