Roulement 30 × 42 × 7 mm (61806)
4 roulements 30 × 42 × 7 mm en ligne, à partir de 22,09 €. Cette cote est celle du 61806, un roulement rigide à billes ; on y trouve aussi 618062. Intérieur 30 mm (le diamètre de l'axe), extérieur 42 mm, largeur 7 mm. Protections en ligne : ouvert (2), ZZ (1), 2RS (1).
Roulement par dimensions
Les cotes de votre roulement
En millimètres, au pied à coulisse : intérieur, extérieur, largeur
4 roulements en ligne
30 × 42 × 7 mm
Par type et par protection, le moins cher d'abord
2RS · joints caoutchouc des deux côtés : étanche à l'eau et à la poussière, le plus courant sur les machines de jardin?
ZZ · flasques métalliques des deux côtés : protégé de la poussière, tourne plus vite, moins étanche à l'eau?
Ouvert · sans protection : à graisser, pour un logement déjà étanche?
Même intérieur et même extérieur, autre largeur
Même intérieur (30 mm), autre extérieur
Fiches d'aide
Ce roulement expliqué
Les cotes, la référence, les types, les protections
Lire la référence d'un roulement
Les deux derniers chiffres donnent l'alésage, le diamètre de l'axe : 00 = 10 mm, 01 = 12 mm, 02 = 15 mm, 03 = 17 mm, puis à partir de 04, multipliez par 5 (6204 → 20 mm, 6310 → 50 mm). Sous 10 mm, le dernier chiffre est l'alésage (608 = 8 mm). Les chiffres d'avant donnent le type et la série : à alésage égal, un 63 est plus gros qu'un 62, lui-même plus gros qu'un 60. Les lettres qui suivent disent la protection (2RS, ZZ) et le jeu (C3).
Ici : « 61806 » se termine par 06 : alésage 30 mm.
Les types

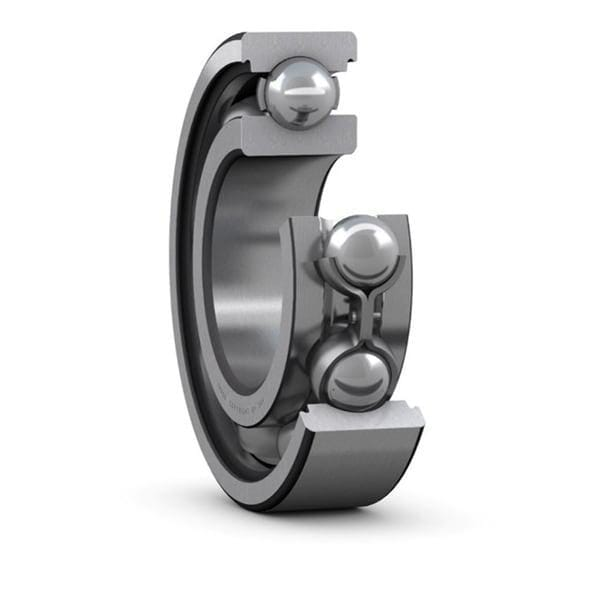

Billes Roulement rigide à billes
Le plus courant : une rangée de billes entre deux bagues (on dit aussi « à gorge profonde »). Il porte surtout une charge radiale, un peu de charge axiale, et tourne vite.
Lire la référence : Séries 60, 62, 63 (et 68, 69, 160) : « 6204 » = série 62, alésage 04 × 5 = 20 mm, soit 20 × 47 × 14 mm.
Les protections

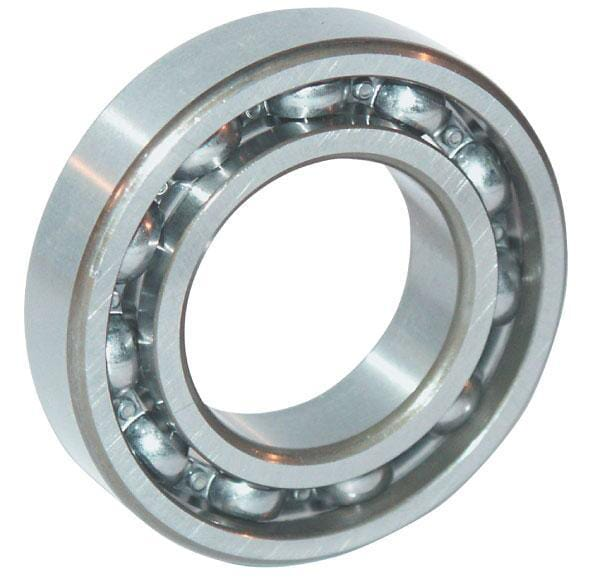

Ouvert Ouvert
Sans joint ni flasque : il est lubrifié par la machine (la graisse ou l'huile de son logement).
Lire la référence : Pas de suffixe : « 6204 » seul.

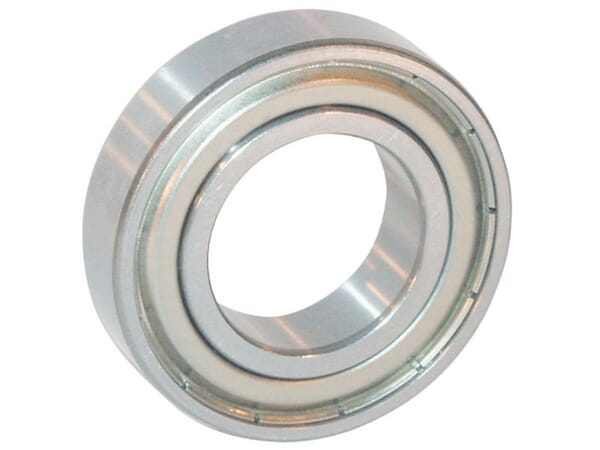

ZZ ZZ : deux flasques
Un flasque en métal de chaque côté, sans contact : protège de la poussière, tourne plus vite et chauffe moins qu'un 2RS, mais laisse passer l'eau.
Lire la référence : Selon la marque : 2Z (SKF), 2ZR ou C-2Z (FAG), ZZ (NSK, NTN).

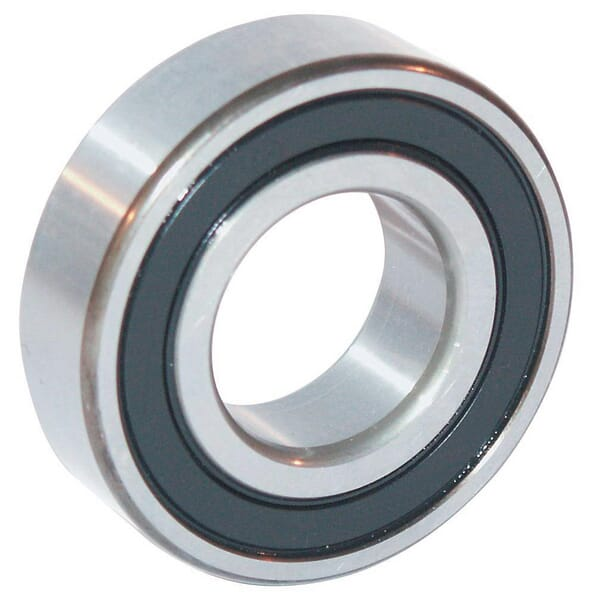

2RS 2RS : deux joints
Un joint en caoutchouc de chaque côté, qui frotte sur la bague intérieure : étanche à l'eau et à la poussière, graissé à vie. Le plus courant sur les machines de jardin.
Lire la référence : Selon la marque : 2RS1 ou 2RSH (SKF), 2RSR ou 2HRS (FAG), DDU (NSK), LLU (NTN). C'est la même protection.
Questions fréquentes
Quelle est la référence d'un roulement 30 × 42 × 7 mm ?
Le 61806, un roulement rigide à billes. 4 en ligne : ouvert (2), ZZ (1), 2RS (1), à partir de 22,09 €. Les lettres après la référence disent la protection (2RS, ZZ) et le jeu (C3) : les cotes restent les mêmes.
Comment mesurer un roulement ?
Au pied à coulisse : le diamètre intérieur (l'axe qui le traverse), le diamètre extérieur (le logement), et la largeur (l'épaisseur de la bague). Les trois sont en millimètres, sauf sur certaines machines américaines (en pouces).
2RS ou ZZ, quelle différence ?
Un 2RS a deux joints en caoutchouc : il est étanche à l'eau et à la poussière, c'est le plus courant sur les tondeuses et motoculteurs. Un ZZ a deux flasques en métal : il protège de la poussière et tourne plus vite, mais laisse passer l'eau. Même cotes, ils se montent au même endroit.
Cotes : fiches techniques des fabricants (SKF, Schaeffler INA / FAG…), relevées sur chaque fiche ; prix et disponibilités : notre catalogue, en direct.
