Roulement HK3024 (30 × 37 × 24 mm) : 1 en ligne

Roulement 30 × 37 × 24 mm (HK3024)

Un roulement 30 × 37 × 24 mm en ligne, à partir de 20,59 €. Cette cote est celle du HK3024, une douille à aiguilles. Intérieur 30 mm (le diamètre de l'axe), extérieur 37 mm, largeur 24 mm. Protections en ligne : 2RS (1).

Roulement par dimensions

Les cotes de votre roulement

En millimètres, au pied à coulisse : intérieur, extérieur, largeur

1 roulement en ligne

30 × 37 × 24 mm

Par type et par protection, le moins cher d'abord

Coupe à l'échelle : Ø intérieur 30, Ø extérieur 37, largeur 24 mm

2RS · joints caoutchouc des deux côtés : étanche à l'eau et à la poussière, le plus courant sur les machines de jardin?

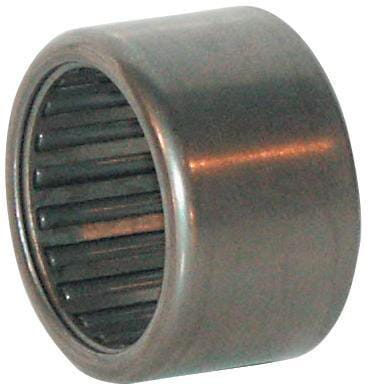

Douille à aiguille - INA HK30242RS

INA

20,59€

Même intérieur et même extérieur, autre largeur

30 × 37 × 12 mm · 3 30 × 37 × 16 mm · 3 30 × 37 × 18 mm · 2 30 × 37 × 20 mm · 6 30 × 37 × 26 mm · 3 30 × 37 × 38 mm · 2

Même intérieur (30 mm), autre extérieur

30 × 35 × 13 mm · 2 30 × 35 × 17 mm · 1 30 × 35 × 20 mm · 2 30 × 35 × 27 mm · 2 30 × 40 × 17 mm · 1 30 × 40 × 20 mm · 2 30 × 40 × 30 mm · 4 30 × 42 × 7 mm · 4 30 × 42 × 16 mm · 1 30 × 42 × 17 mm · 5 30 × 42 × 30 mm · 8 30 × 45 × 17 mm · 1 30 × 45 × 20 mm · 1 30 × 45 × 30 mm · 2 30 × 47 × 2 mm · 2 30 × 47 × 5 mm · 1 30 × 47 × 9 mm · 6 30 × 47 × 11 mm · 3 30 × 47 × 17 mm · 2 30 × 47 × 18 mm · 3 30 × 47 × 23 mm · 2 30 × 47 × 25 mm · 2 30 × 47 × 30 mm · 2 30 × 47 × 87 mm · 1 30 × 48,2 × 30 mm · 1 30 × 50 × 7,2 mm · 1 30 × 52 × 7,5 mm · 1 30 × 52 × 16 mm · 3 30 × 52 × 17,8 mm · 2 30 × 52 × 22 mm · 2 30 × 55 × 9 mm · 4 30 × 55 × 13 mm · 20 30 × 55 × 19 mm · 2 30 × 55 × 34 mm · 3 30 × 60 × 21 mm · 2 30 × 60 × 22,6 mm · 1 30 × 60,03 × 37 mm · 1 30 × 62 × 16 mm · 48 30 × 62 × 20 mm · 29 30 × 62 × 23,8 mm · 13

Fiches d'aide

Ce roulement expliqué

Les cotes, la référence, les types, les protections

Lire la référence d'un roulement

Les deux derniers chiffres donnent l'alésage, le diamètre de l'axe : 00 = 10 mm, 01 = 12 mm, 02 = 15 mm, 03 = 17 mm, puis à partir de 04, multipliez par 5 (6204 → 20 mm, 6310 → 50 mm). Sous 10 mm, le dernier chiffre est l'alésage (608 = 8 mm). Les chiffres d'avant donnent le type et la série : à alésage égal, un 63 est plus gros qu'un 62, lui-même plus gros qu'un 60. Les lettres qui suivent disent la protection (2RS, ZZ) et le jeu (C3).

↑ Retour à l'outil

Les types

Aiguilles Roulement et douille à aiguilles

HK1512 en coupe, à l'échelle

Des rouleaux longs et fins, les aiguilles : une forte charge radiale dans très peu d'épaisseur. Une douille HK a une bague extérieure mince emboutie ; une cage K n'a pas de bague ; un NK ou un RNA roule directement sur l'arbre, un NA ou un NKI a sa bague intérieure.

Lire la référence : « HK1512 » : douille pour un arbre de 15 mm, 12 mm de large (15 × 21 × 12 mm).

↑ Retour à l'outil

Les protections

2RS 2RS : deux joints

6204 2RS : joints en rouge

Un joint en caoutchouc de chaque côté, qui frotte sur la bague intérieure : étanche à l'eau et à la poussière, graissé à vie. Le plus courant sur les machines de jardin.

Lire la référence : Selon la marque : 2RS1 ou 2RSH (SKF), 2RSR ou 2HRS (FAG), DDU (NSK), LLU (NTN). C'est la même protection.

↑ Retour à l'outil

Tous les roulements expliqués →

Questions fréquentes

Quelle est la référence d'un roulement 30 × 37 × 24 mm ?

Le HK3024, une douille à aiguilles. 1 en ligne : 2RS (1), à partir de 20,59 €. Les lettres après la référence disent la protection (2RS, ZZ) et le jeu (C3) : les cotes restent les mêmes.

Comment mesurer un roulement ?

Au pied à coulisse : le diamètre intérieur (l'axe qui le traverse), le diamètre extérieur (le logement), et la largeur (l'épaisseur de la bague). Les trois sont en millimètres, sauf sur certaines machines américaines (en pouces).

2RS ou ZZ, quelle différence ?

Un 2RS a deux joints en caoutchouc : il est étanche à l'eau et à la poussière, c'est le plus courant sur les tondeuses et motoculteurs. Un ZZ a deux flasques en métal : il protège de la poussière et tourne plus vite, mais laisse passer l'eau. Même cotes, ils se montent au même endroit.

Cotes : fiches techniques des fabricants (SKF, Schaeffler INA / FAG…), relevées sur chaque fiche ; prix et disponibilités : notre catalogue, en direct.

📞 Un doute sur votre roulement ? Donnez-nous la référence gravée sur la bague ou ses trois cotes, on vérifie avec vous : 03 67 26 80 65 · formulaire de contact.
