Roulement 30 × 42 × 17 mm (RNA4905)

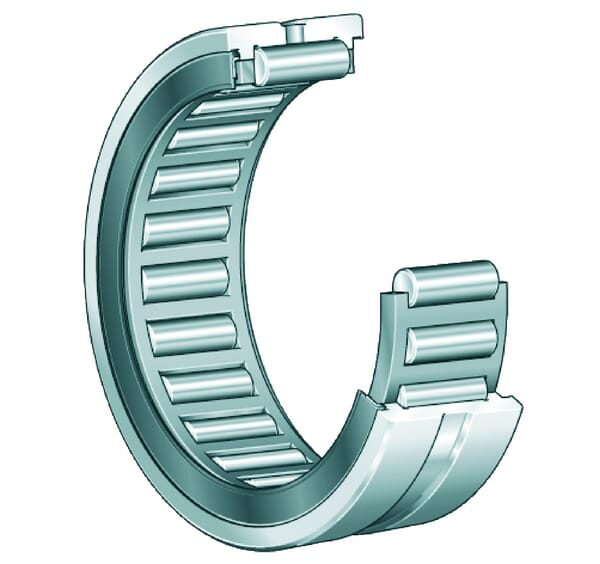

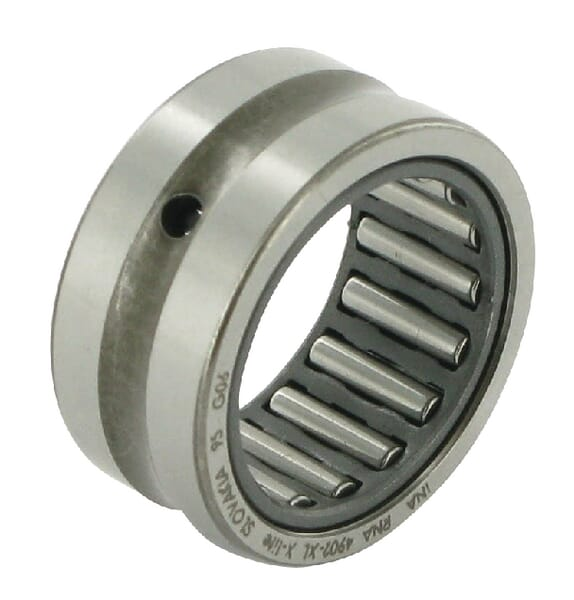

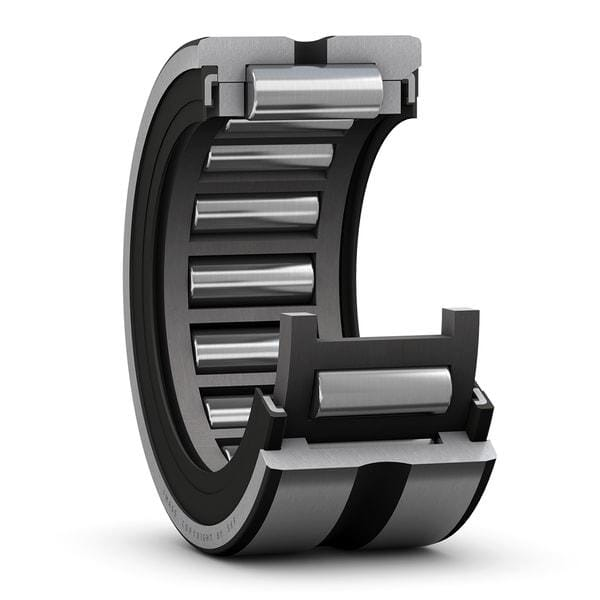

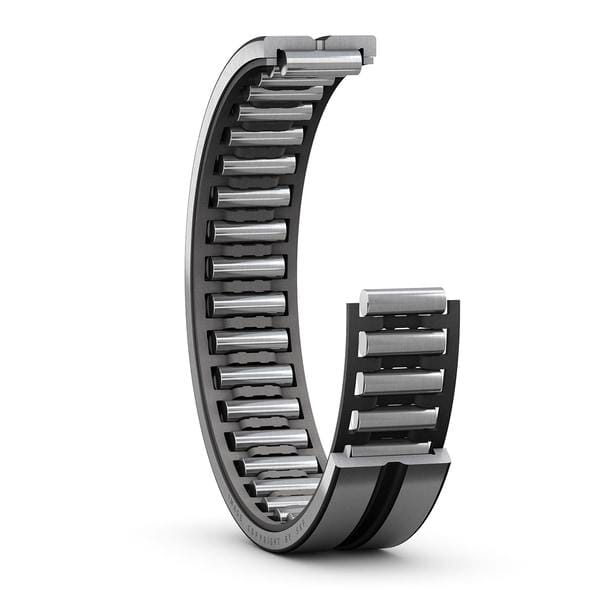

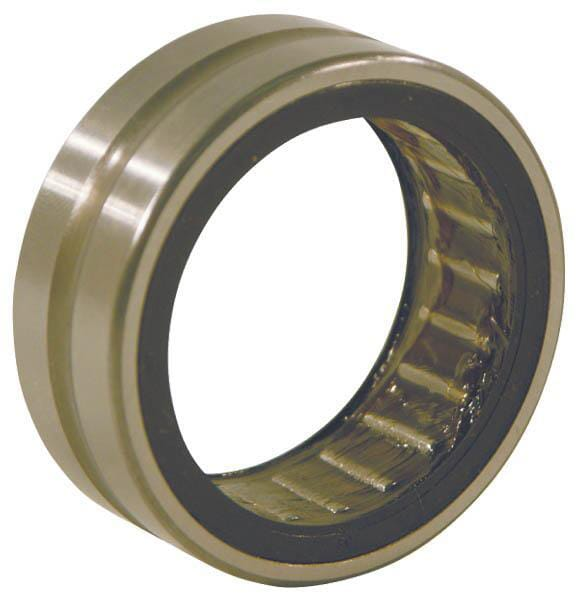

5 roulements 30 × 42 × 17 mm en ligne, à partir de 45,12 €. Cette cote est celle du RNA4905, un roulement à aiguilles. Intérieur 30 mm (le diamètre de l'axe), extérieur 42 mm, largeur 17 mm. Protections en ligne : ouvert (2), 2RS (2).
Roulement par dimensions
Les cotes de votre roulement
En millimètres, au pied à coulisse : intérieur, extérieur, largeur
5 roulements en ligne
30 × 42 × 17 mm
Par type et par protection, le moins cher d'abord
Même intérieur et même extérieur, autre largeur
Même intérieur (30 mm), autre extérieur
Fiches d'aide
Ce roulement expliqué
Les cotes, la référence, les types, les protections
Lire la référence d'un roulement
Les deux derniers chiffres donnent l'alésage, le diamètre de l'axe : 00 = 10 mm, 01 = 12 mm, 02 = 15 mm, 03 = 17 mm, puis à partir de 04, multipliez par 5 (6204 → 20 mm, 6310 → 50 mm). Sous 10 mm, le dernier chiffre est l'alésage (608 = 8 mm). Les chiffres d'avant donnent le type et la série : à alésage égal, un 63 est plus gros qu'un 62, lui-même plus gros qu'un 60. Les lettres qui suivent disent la protection (2RS, ZZ) et le jeu (C3).
Les types
Aiguilles Roulement et douille à aiguilles
Des rouleaux longs et fins, les aiguilles : une forte charge radiale dans très peu d'épaisseur. Une douille HK a une bague extérieure mince emboutie ; une cage K n'a pas de bague ; un NK ou un RNA roule directement sur l'arbre, un NA ou un NKI a sa bague intérieure.
Lire la référence : « HK1512 » : douille pour un arbre de 15 mm, 12 mm de large (15 × 21 × 12 mm).
Les protections
Ouvert Ouvert
Sans joint ni flasque : il est lubrifié par la machine (la graisse ou l'huile de son logement).
Lire la référence : Pas de suffixe : « 6204 » seul.
2RS 2RS : deux joints
Un joint en caoutchouc de chaque côté, qui frotte sur la bague intérieure : étanche à l'eau et à la poussière, graissé à vie. Le plus courant sur les machines de jardin.
Lire la référence : Selon la marque : 2RS1 ou 2RSH (SKF), 2RSR ou 2HRS (FAG), DDU (NSK), LLU (NTN). C'est la même protection.
Questions fréquentes
Quelle est la référence d'un roulement 30 × 42 × 17 mm ?
Le RNA4905, un roulement à aiguilles. 5 en ligne : ouvert (2), 2RS (2), à partir de 45,12 €. Les lettres après la référence disent la protection (2RS, ZZ) et le jeu (C3) : les cotes restent les mêmes.
Comment mesurer un roulement ?
Au pied à coulisse : le diamètre intérieur (l'axe qui le traverse), le diamètre extérieur (le logement), et la largeur (l'épaisseur de la bague). Les trois sont en millimètres, sauf sur certaines machines américaines (en pouces).
2RS ou ZZ, quelle différence ?
Un 2RS a deux joints en caoutchouc : il est étanche à l'eau et à la poussière, c'est le plus courant sur les tondeuses et motoculteurs. Un ZZ a deux flasques en métal : il protège de la poussière et tourne plus vite, mais laisse passer l'eau. Même cotes, ils se montent au même endroit.
Cotes : fiches techniques des fabricants (SKF, Schaeffler INA / FAG…), relevées sur chaque fiche ; prix et disponibilités : notre catalogue, en direct.
