Roulement 90 × 190 × 64 mm (2318)
12 roulements 90 × 190 × 64 mm en ligne, à partir de 851,21 €. Cette cote est celle du 2318, un roulement à rouleaux cylindriques ; on y trouve aussi NU2318, NJ2318. Intérieur 90 mm (le diamètre de l'axe), extérieur 190 mm, largeur 64 mm. Protections en ligne : ouvert (11).
Roulement par dimensions
Les cotes de votre roulement
En millimètres, au pied à coulisse : intérieur, extérieur, largeur
12 roulements en ligne
90 × 190 × 64 mm
Par type et par protection, le moins cher d'abord
Même intérieur et même extérieur, autre largeur
Même intérieur (90 mm), autre extérieur
Fiches d'aide
Ce roulement expliqué
Les cotes, la référence, les types, les protections
Lire la référence d'un roulement
Les deux derniers chiffres donnent l'alésage, le diamètre de l'axe : 00 = 10 mm, 01 = 12 mm, 02 = 15 mm, 03 = 17 mm, puis à partir de 04, multipliez par 5 (6204 → 20 mm, 6310 → 50 mm). Sous 10 mm, le dernier chiffre est l'alésage (608 = 8 mm). Les chiffres d'avant donnent le type et la série : à alésage égal, un 63 est plus gros qu'un 62, lui-même plus gros qu'un 60. Les lettres qui suivent disent la protection (2RS, ZZ) et le jeu (C3).
Ici : « 2318 » se termine par 18 : alésage 90 mm.
Les types

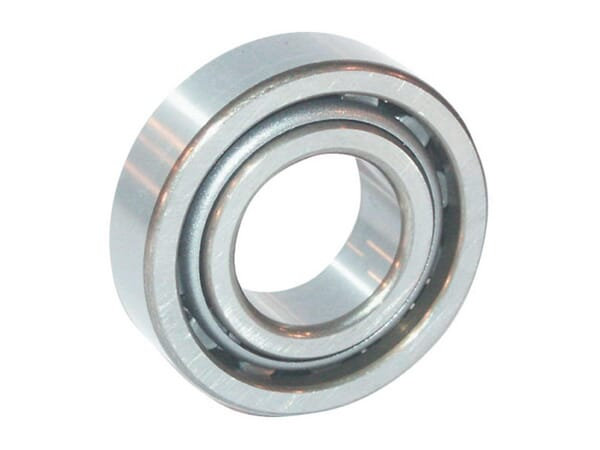

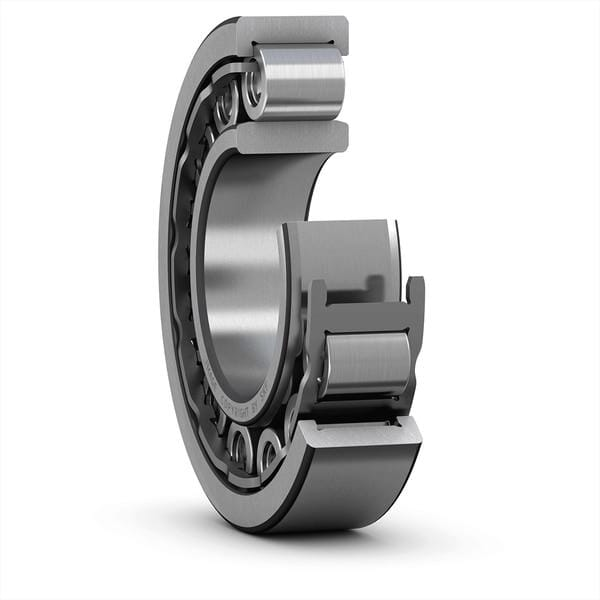

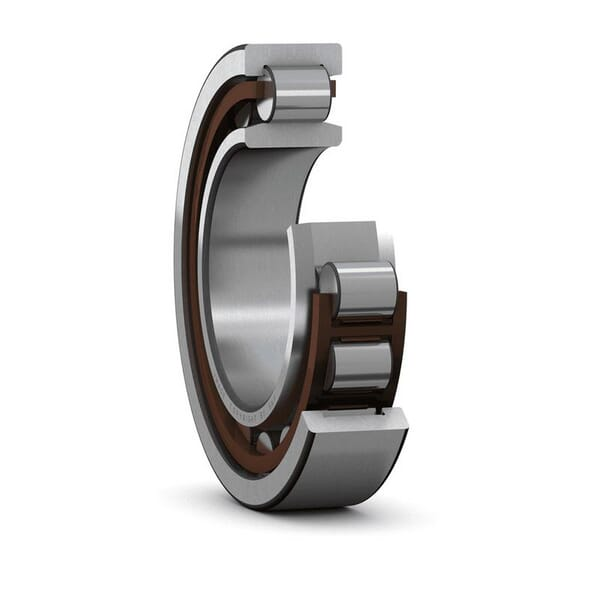

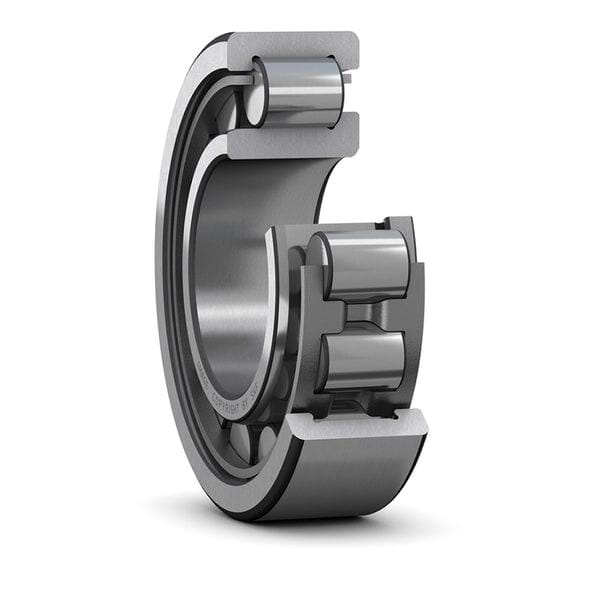

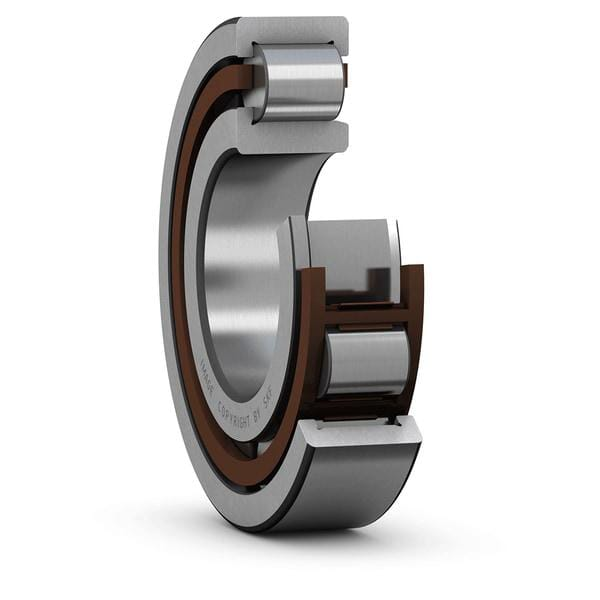

Rouleaux cylindriques Roulement à rouleaux cylindriques
Des rouleaux cylindriques : une forte charge radiale, peu ou pas de charge axiale. Les lettres disent quelles bagues ont des épaulements : NU et N laissent l'arbre coulisser, NJ le tient dans un sens, NUP dans les deux.
Lire la référence : « NJ215 » : série 2, alésage 15 × 5 = 75 mm, soit 75 × 130 × 25 mm.

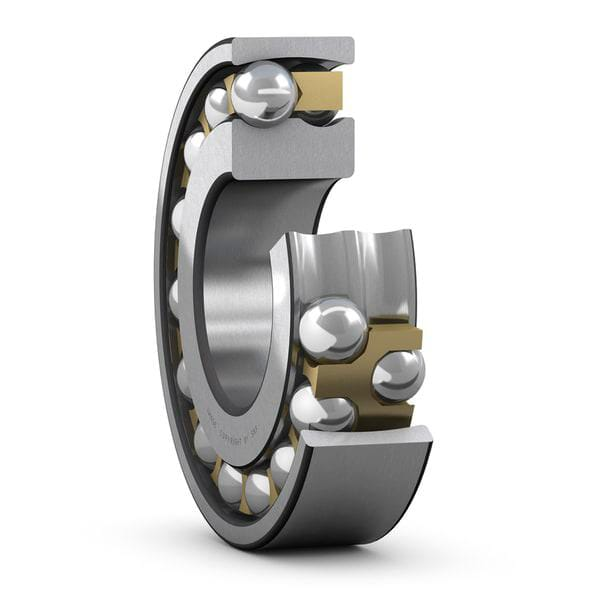

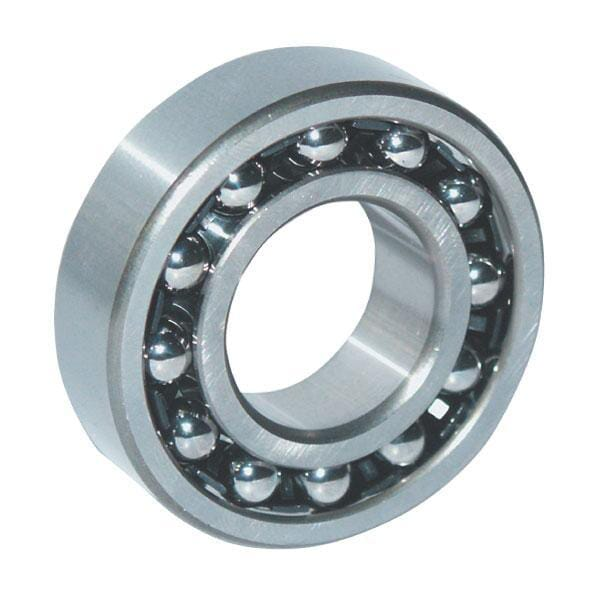

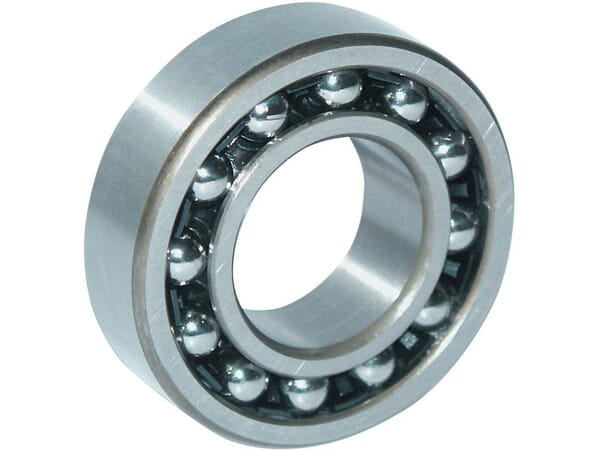

Rotule Roulement à rotule
Deux rangées de billes ou de rouleaux et une bague extérieure en forme de sphère : il accepte un arbre qui n'est pas parfaitement aligné. Sur billes : séries 12, 13, 22, 23 ; sur rouleaux : 222, 223, 230…
Lire la référence : « 2206 » : 30 × 62 × 20 mm ; « 1304 » : 20 × 52 × 15 mm.
Les protections
Ouvert Ouvert
Sans joint ni flasque : il est lubrifié par la machine (la graisse ou l'huile de son logement).
Lire la référence : Pas de suffixe : « 6204 » seul.
C3 C3 : le jeu interne
Le jeu interne est l'espace laissé entre les billes et les bagues. Normal (CN), il ne s'écrit pas ; C3 est plus grand que la normale, pour un roulement qui chauffe ou tourne vite (les moteurs électriques, par exemple) ; C4 et C5 encore plus grands, C2 plus petit. Remplacez un C3 par un C3.
Lire la référence : « 6204-2RS-C3 » : un 6204 à deux joints, jeu C3.
Questions fréquentes
Quelle est la référence d'un roulement 90 × 190 × 64 mm ?
Le 2318, un roulement à rouleaux cylindriques. 12 en ligne : ouvert (11), à partir de 851,21 €. Les lettres après la référence disent la protection (2RS, ZZ) et le jeu (C3) : les cotes restent les mêmes.
Que veut dire C3 sur un roulement 2318 ?
Le jeu interne est l'espace laissé entre les billes et les bagues. Normal (CN), il ne s'écrit pas ; C3 est plus grand que la normale, pour un roulement qui chauffe ou tourne vite (les moteurs électriques, par exemple) ; C4 et C5 encore plus grands, C2 plus petit. Remplacez un C3 par un C3.
Comment mesurer un roulement ?
Au pied à coulisse : le diamètre intérieur (l'axe qui le traverse), le diamètre extérieur (le logement), et la largeur (l'épaisseur de la bague). Les trois sont en millimètres, sauf sur certaines machines américaines (en pouces).
Cotes : fiches techniques des fabricants (SKF, Schaeffler INA / FAG…), relevées sur chaque fiche ; prix et disponibilités : notre catalogue, en direct.
