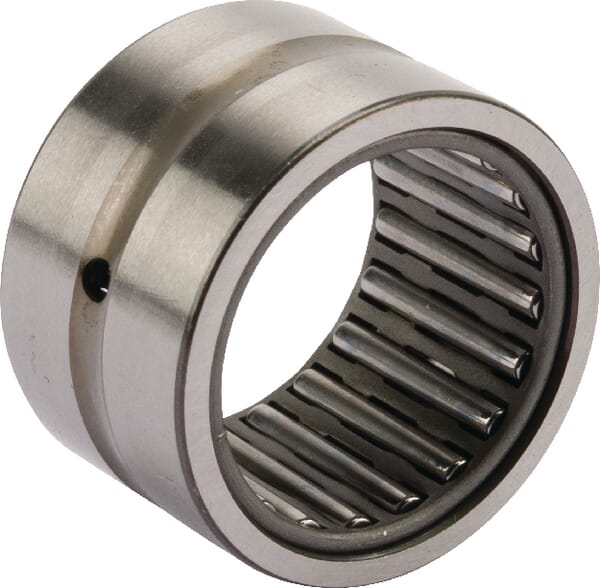

Roulement 90 × 110 × 35 mm (NK9035)
2 roulements 90 × 110 × 35 mm en ligne, à partir de 254,75 €. Cette cote est celle du NK9035, un roulement à aiguilles ; on y trouve aussi NK90. Intérieur 90 mm (le diamètre de l'axe), extérieur 110 mm, largeur 35 mm. Protections en ligne : ouvert (1).
Roulement par dimensions
Les cotes de votre roulement
En millimètres, au pied à coulisse : intérieur, extérieur, largeur
2 roulements en ligne
90 × 110 × 35 mm
Par type et par protection, le moins cher d'abord
Ouvert · sans protection : à graisser, pour un logement déjà étanche?
Protection non précisée
Même intérieur et même extérieur, autre largeur
Même intérieur (90 mm), autre extérieur
Fiches d'aide
Ce roulement expliqué
Les cotes, la référence, les types, les protections
Lire la référence d'un roulement
Les deux derniers chiffres donnent l'alésage, le diamètre de l'axe : 00 = 10 mm, 01 = 12 mm, 02 = 15 mm, 03 = 17 mm, puis à partir de 04, multipliez par 5 (6204 → 20 mm, 6310 → 50 mm). Sous 10 mm, le dernier chiffre est l'alésage (608 = 8 mm). Les chiffres d'avant donnent le type et la série : à alésage égal, un 63 est plus gros qu'un 62, lui-même plus gros qu'un 60. Les lettres qui suivent disent la protection (2RS, ZZ) et le jeu (C3).
Les types
Aiguilles Roulement et douille à aiguilles
Des rouleaux longs et fins, les aiguilles : une forte charge radiale dans très peu d'épaisseur. Une douille HK a une bague extérieure mince emboutie ; une cage K n'a pas de bague ; un NK ou un RNA roule directement sur l'arbre, un NA ou un NKI a sa bague intérieure.
Lire la référence : « HK1512 » : douille pour un arbre de 15 mm, 12 mm de large (15 × 21 × 12 mm).
Les protections
Ouvert Ouvert
Sans joint ni flasque : il est lubrifié par la machine (la graisse ou l'huile de son logement).
Lire la référence : Pas de suffixe : « 6204 » seul.
Questions fréquentes
Quelle est la référence d'un roulement 90 × 110 × 35 mm ?
Le NK9035, un roulement à aiguilles. 2 en ligne : ouvert (1), à partir de 254,75 €. Les lettres après la référence disent la protection (2RS, ZZ) et le jeu (C3) : les cotes restent les mêmes.
Comment mesurer un roulement ?
Au pied à coulisse : le diamètre intérieur (l'axe qui le traverse), le diamètre extérieur (le logement), et la largeur (l'épaisseur de la bague). Les trois sont en millimètres, sauf sur certaines machines américaines (en pouces).
Cotes : fiches techniques des fabricants (SKF, Schaeffler INA / FAG…), relevées sur chaque fiche ; prix et disponibilités : notre catalogue, en direct.
