Roulement 80 × 170 × 68,3 mm (3316)
3 roulements 80 × 170 × 68,3 mm en ligne, à partir de 806,29 €. Cette cote est celle du 3316, un roulement à billes à contact oblique. Intérieur 80 mm (le diamètre de l'axe), extérieur 170 mm, largeur 68,3 mm. Protections en ligne : ouvert (2).
Roulement par dimensions
Les cotes de votre roulement
En millimètres, au pied à coulisse : intérieur, extérieur, largeur
3 roulements en ligne
80 × 170 × 68,3 mm
Par type et par protection, le moins cher d'abord
Ouvert · sans protection : à graisser, pour un logement déjà étanche?
Protection non précisée
Même intérieur et même extérieur, autre largeur
Même intérieur (80 mm), autre extérieur
Fiches d'aide
Ce roulement expliqué
Les cotes, la référence, les types, les protections
Lire la référence d'un roulement
Les deux derniers chiffres donnent l'alésage, le diamètre de l'axe : 00 = 10 mm, 01 = 12 mm, 02 = 15 mm, 03 = 17 mm, puis à partir de 04, multipliez par 5 (6204 → 20 mm, 6310 → 50 mm). Sous 10 mm, le dernier chiffre est l'alésage (608 = 8 mm). Les chiffres d'avant donnent le type et la série : à alésage égal, un 63 est plus gros qu'un 62, lui-même plus gros qu'un 60. Les lettres qui suivent disent la protection (2RS, ZZ) et le jeu (C3).
Ici : « 3316 » se termine par 16 : alésage 80 mm.
Les types

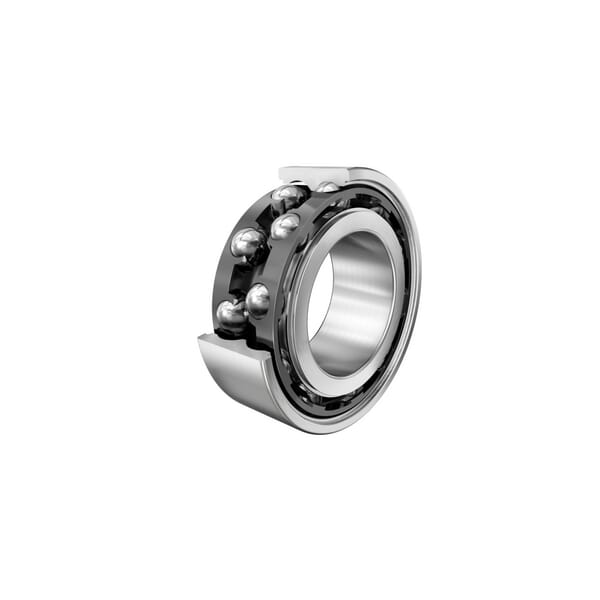

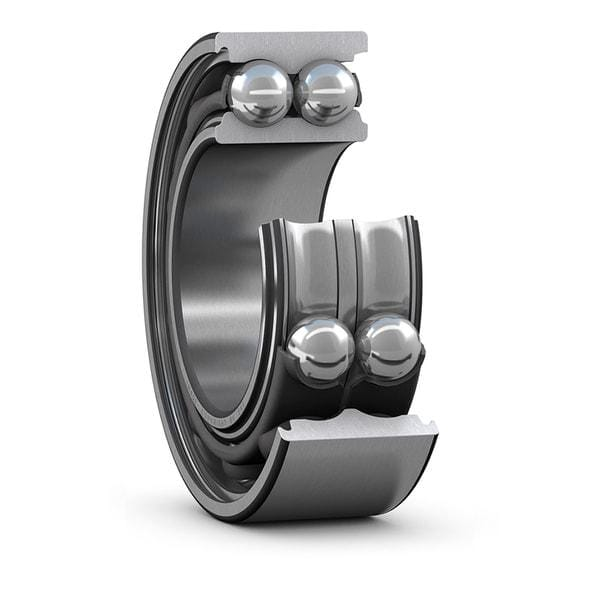

Contact oblique Roulement à billes à contact oblique
Les billes portent en biais sur les bagues : il encaisse à la fois une charge radiale et une charge axiale. À une rangée (séries 72, 73), il ne tient l'effort axial que dans un sens et se monte souvent par paire ; à deux rangées (séries 32, 33), dans les deux sens.
Lire la référence : « 7204 » : une rangée, 20 × 47 × 14 mm (les cotes d'un 6204) ; « 3204 » : deux rangées, 20 × 47 × 20,6 mm.
Les protections
Ouvert Ouvert
Sans joint ni flasque : il est lubrifié par la machine (la graisse ou l'huile de son logement).
Lire la référence : Pas de suffixe : « 6204 » seul.
Questions fréquentes
Quelle est la référence d'un roulement 80 × 170 × 68,3 mm ?
Le 3316, un roulement à billes à contact oblique. 3 en ligne : ouvert (2), à partir de 806,29 €. Les lettres après la référence disent la protection (2RS, ZZ) et le jeu (C3) : les cotes restent les mêmes.
Comment mesurer un roulement ?
Au pied à coulisse : le diamètre intérieur (l'axe qui le traverse), le diamètre extérieur (le logement), et la largeur (l'épaisseur de la bague). Les trois sont en millimètres, sauf sur certaines machines américaines (en pouces).
