Roulement 80 × 140 × 47,6 mm (53316)
Un roulement 80 × 140 × 47,6 mm en ligne, à partir de 1 204,78 €. Cette cote est celle du 53316, une butée à billes. Intérieur 80 mm (le diamètre de l'axe), extérieur 140 mm, hauteur 47,6 mm.
Roulement par dimensions
Les cotes de votre roulement
En millimètres, au pied à coulisse : intérieur, extérieur, largeur
1 roulement en ligne
80 × 140 × 47,6 mm
Par type et par protection, le moins cher d'abord
Même intérieur et même extérieur, autre largeur
Même intérieur (80 mm), autre extérieur
Fiches d'aide
Ce roulement expliqué
Les cotes, la référence, les types, les protections
Lire la référence d'un roulement
Les deux derniers chiffres donnent l'alésage, le diamètre de l'axe : 00 = 10 mm, 01 = 12 mm, 02 = 15 mm, 03 = 17 mm, puis à partir de 04, multipliez par 5 (6204 → 20 mm, 6310 → 50 mm). Sous 10 mm, le dernier chiffre est l'alésage (608 = 8 mm). Les chiffres d'avant donnent le type et la série : à alésage égal, un 63 est plus gros qu'un 62, lui-même plus gros qu'un 60. Les lettres qui suivent disent la protection (2RS, ZZ) et le jeu (C3).
Ici : « 53316 » se termine par 16 : alésage 80 mm.
Les types

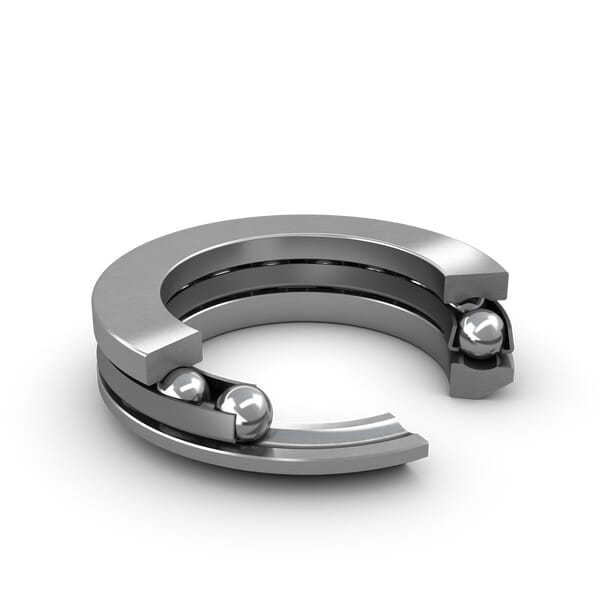

Butée Butée à billes
Pour une charge dans l'axe seulement (axiale) : deux rondelles, l'une sur l'arbre, l'autre dans le logement, et une couronne de billes entre elles. Ses cotes : l'alésage, le diamètre extérieur et la hauteur.
Lire la référence : « 51107 » : alésage 07 × 5 = 35 mm, soit 35 × 52 × 12 mm (hauteur).
Questions fréquentes
Quelle est la référence d'un roulement 80 × 140 × 47,6 mm ?
La 53316, une butée à billes. 1 en ligne, à partir de 1 204,78 €. Les lettres après la référence disent la protection (2RS, ZZ) et le jeu (C3) : les cotes restent les mêmes.
Comment mesurer un roulement ?
Au pied à coulisse : le diamètre intérieur (l'axe qui le traverse), le diamètre extérieur (le logement), et la largeur (l'épaisseur de la bague). Les trois sont en millimètres, sauf sur certaines machines américaines (en pouces).
