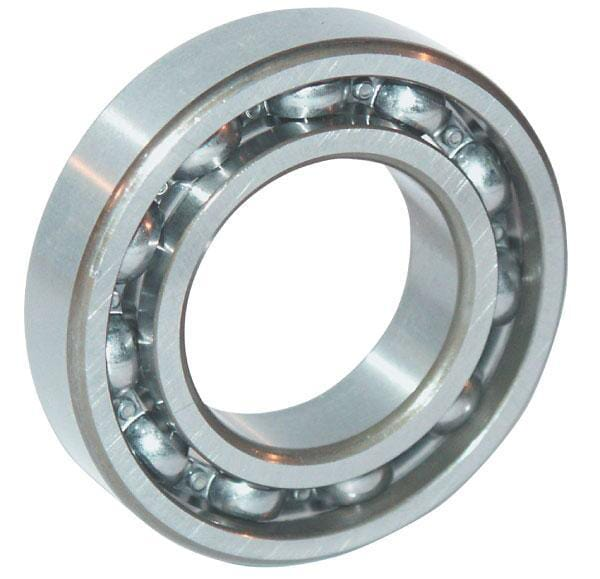

Roulement 60 × 95 × 11 mm (16012)
3 roulements 60 × 95 × 11 mm en ligne, à partir de 35,77 €. Cette cote est celle du 16012, un roulement rigide à billes. Intérieur 60 mm (le diamètre de l'axe), extérieur 95 mm, largeur 11 mm. Protections en ligne : ouvert (3).
Roulement par dimensions
Les cotes de votre roulement
En millimètres, au pied à coulisse : intérieur, extérieur, largeur
3 roulements en ligne
60 × 95 × 11 mm
Par type et par protection, le moins cher d'abord
Ouvert · sans protection : à graisser, pour un logement déjà étanche?
Même intérieur et même extérieur, autre largeur
Même intérieur (60 mm), autre extérieur
Fiches d'aide
Ce roulement expliqué
Les cotes, la référence, les types, les protections
Lire la référence d'un roulement
Les deux derniers chiffres donnent l'alésage, le diamètre de l'axe : 00 = 10 mm, 01 = 12 mm, 02 = 15 mm, 03 = 17 mm, puis à partir de 04, multipliez par 5 (6204 → 20 mm, 6310 → 50 mm). Sous 10 mm, le dernier chiffre est l'alésage (608 = 8 mm). Les chiffres d'avant donnent le type et la série : à alésage égal, un 63 est plus gros qu'un 62, lui-même plus gros qu'un 60. Les lettres qui suivent disent la protection (2RS, ZZ) et le jeu (C3).
Ici : « 16012 » se termine par 12 : alésage 60 mm.
Les types
Billes Roulement rigide à billes
Le plus courant : une rangée de billes entre deux bagues (on dit aussi « à gorge profonde »). Il porte surtout une charge radiale, un peu de charge axiale, et tourne vite.
Lire la référence : Séries 60, 62, 63 (et 68, 69, 160) : « 6204 » = série 62, alésage 04 × 5 = 20 mm, soit 20 × 47 × 14 mm.
Les protections
Ouvert Ouvert
Sans joint ni flasque : il est lubrifié par la machine (la graisse ou l'huile de son logement).
Lire la référence : Pas de suffixe : « 6204 » seul.
C3 C3 : le jeu interne
Le jeu interne est l'espace laissé entre les billes et les bagues. Normal (CN), il ne s'écrit pas ; C3 est plus grand que la normale, pour un roulement qui chauffe ou tourne vite (les moteurs électriques, par exemple) ; C4 et C5 encore plus grands, C2 plus petit. Remplacez un C3 par un C3.
Lire la référence : « 6204-2RS-C3 » : un 6204 à deux joints, jeu C3.
Questions fréquentes
Quelle est la référence d'un roulement 60 × 95 × 11 mm ?
Le 16012, un roulement rigide à billes. 3 en ligne : ouvert (3), à partir de 35,77 €. Les lettres après la référence disent la protection (2RS, ZZ) et le jeu (C3) : les cotes restent les mêmes.
Que veut dire C3 sur un roulement 16012 ?
Le jeu interne est l'espace laissé entre les billes et les bagues. Normal (CN), il ne s'écrit pas ; C3 est plus grand que la normale, pour un roulement qui chauffe ou tourne vite (les moteurs électriques, par exemple) ; C4 et C5 encore plus grands, C2 plus petit. Remplacez un C3 par un C3.
Comment mesurer un roulement ?
Au pied à coulisse : le diamètre intérieur (l'axe qui le traverse), le diamètre extérieur (le logement), et la largeur (l'épaisseur de la bague). Les trois sont en millimètres, sauf sur certaines machines américaines (en pouces).
Cotes : fiches techniques des fabricants (SKF, Schaeffler INA / FAG…), relevées sur chaque fiche ; prix et disponibilités : notre catalogue, en direct.
