Roulement 60 × 110 × 22 mm (6212)
43 roulements 60 × 110 × 22 mm en ligne, à partir de 32,87 €. Cette cote est celle du 6212, un roulement rigide à billes ; on y trouve aussi 1212, 7212, 62122, NJ212. Intérieur 60 mm (le diamètre de l'axe), extérieur 110 mm, largeur 22 mm. Protections en ligne : ouvert (32), ZZ (5), 2RS (5), RS (1).
Roulement par dimensions
Les cotes de votre roulement
En millimètres, au pied à coulisse : intérieur, extérieur, largeur
43 roulements en ligne
60 × 110 × 22 mm
Par type et par protection, le moins cher d'abord
Roulements à billes?
2RS · joints caoutchouc des deux côtés : étanche à l'eau et à la poussière, le plus courant sur les machines de jardin?
ZZ · flasques métalliques des deux côtés : protégé de la poussière, tourne plus vite, moins étanche à l'eau?
RS · un joint caoutchouc d'un seul côté?
Ouvert · sans protection : à graisser, pour un logement déjà étanche?
Roulements à billes à contact oblique?
Ouvert · sans protection : à graisser, pour un logement déjà étanche?
Roulements à rouleaux cylindriques?
Ouvert · sans protection : à graisser, pour un logement déjà étanche?
Roulements à rotule?
Ouvert · sans protection : à graisser, pour un logement déjà étanche?
Même intérieur et même extérieur, autre largeur
Même intérieur (60 mm), autre extérieur
Fiches d'aide
Ce roulement expliqué
Les cotes, la référence, les types, les protections
Lire la référence d'un roulement
Les deux derniers chiffres donnent l'alésage, le diamètre de l'axe : 00 = 10 mm, 01 = 12 mm, 02 = 15 mm, 03 = 17 mm, puis à partir de 04, multipliez par 5 (6204 → 20 mm, 6310 → 50 mm). Sous 10 mm, le dernier chiffre est l'alésage (608 = 8 mm). Les chiffres d'avant donnent le type et la série : à alésage égal, un 63 est plus gros qu'un 62, lui-même plus gros qu'un 60. Les lettres qui suivent disent la protection (2RS, ZZ) et le jeu (C3).
Ici : « 6212 » se termine par 12 : alésage 60 mm.
Les types

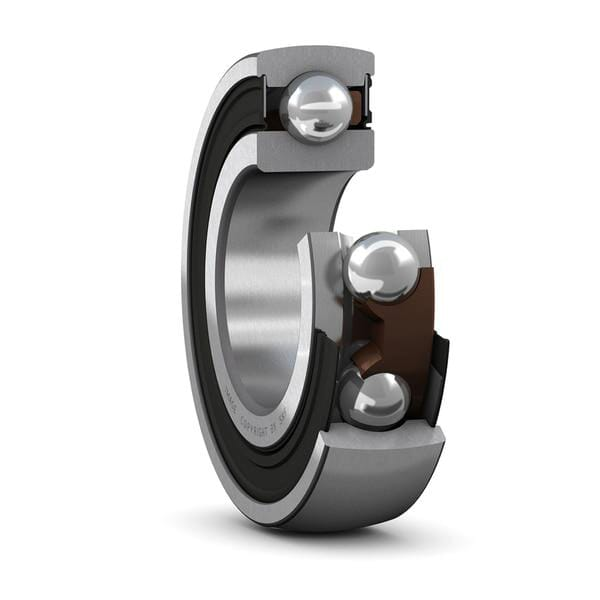

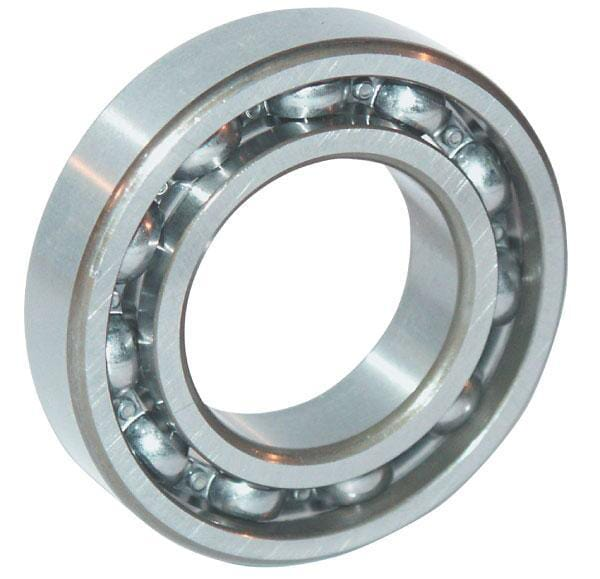

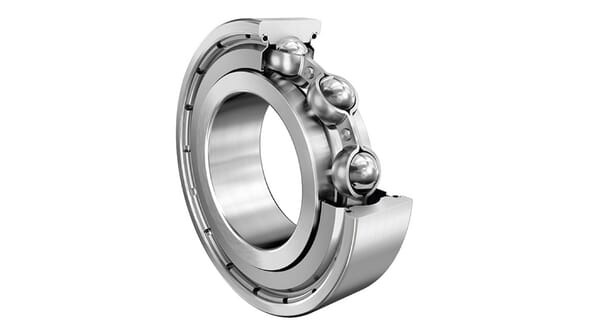

Billes Roulement rigide à billes
Le plus courant : une rangée de billes entre deux bagues (on dit aussi « à gorge profonde »). Il porte surtout une charge radiale, un peu de charge axiale, et tourne vite.
Lire la référence : Séries 60, 62, 63 (et 68, 69, 160) : « 6204 » = série 62, alésage 04 × 5 = 20 mm, soit 20 × 47 × 14 mm.

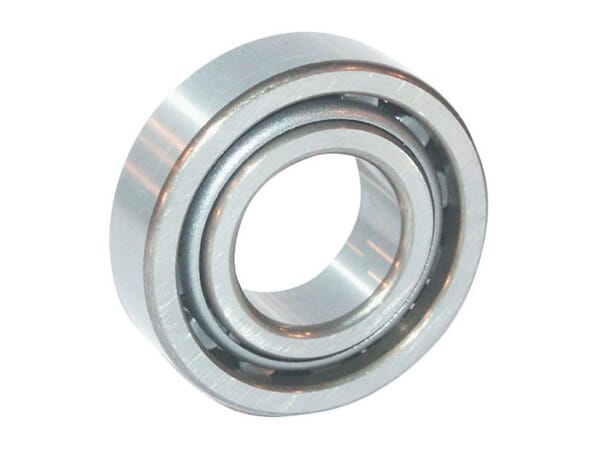

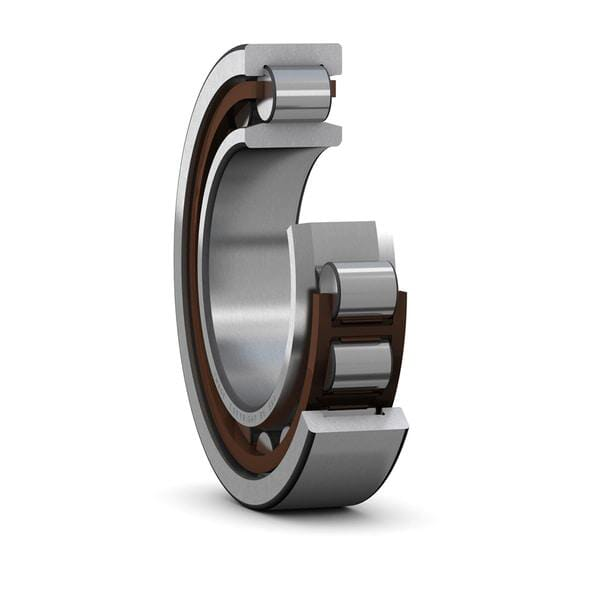

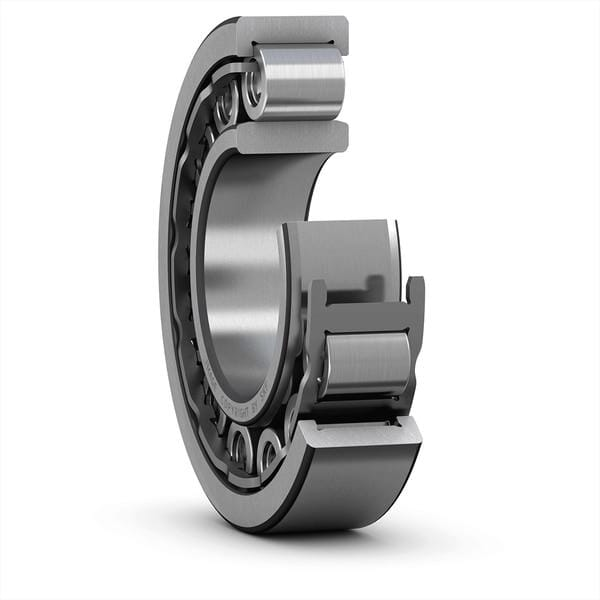

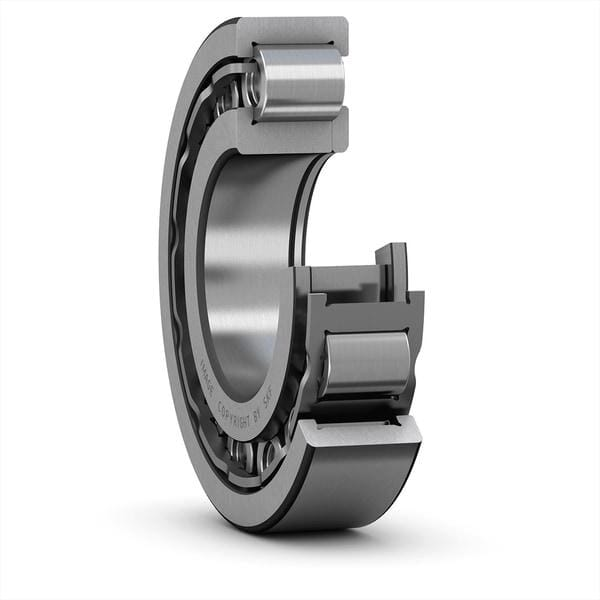

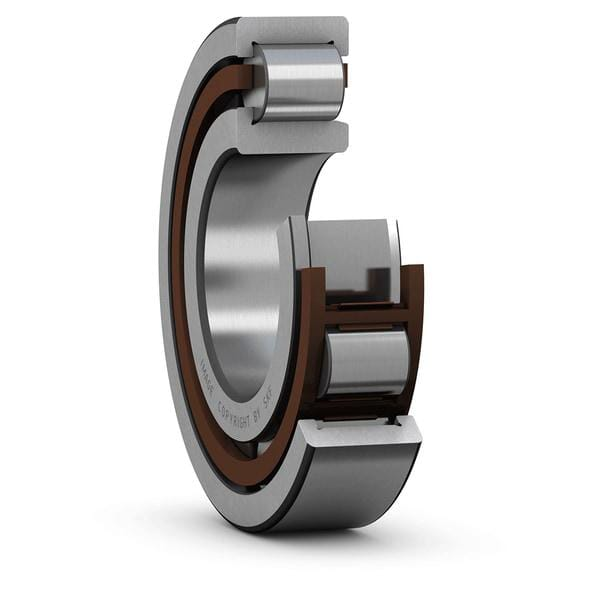

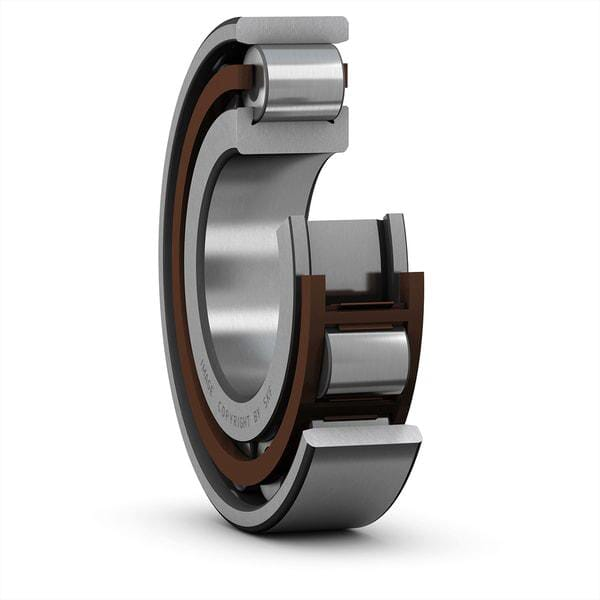

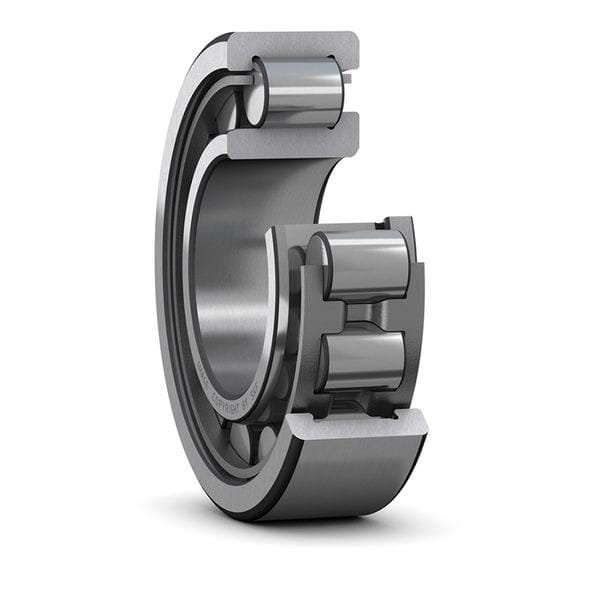

Rouleaux cylindriques Roulement à rouleaux cylindriques
Des rouleaux cylindriques : une forte charge radiale, peu ou pas de charge axiale. Les lettres disent quelles bagues ont des épaulements : NU et N laissent l'arbre coulisser, NJ le tient dans un sens, NUP dans les deux.
Lire la référence : « NJ215 » : série 2, alésage 15 × 5 = 75 mm, soit 75 × 130 × 25 mm.

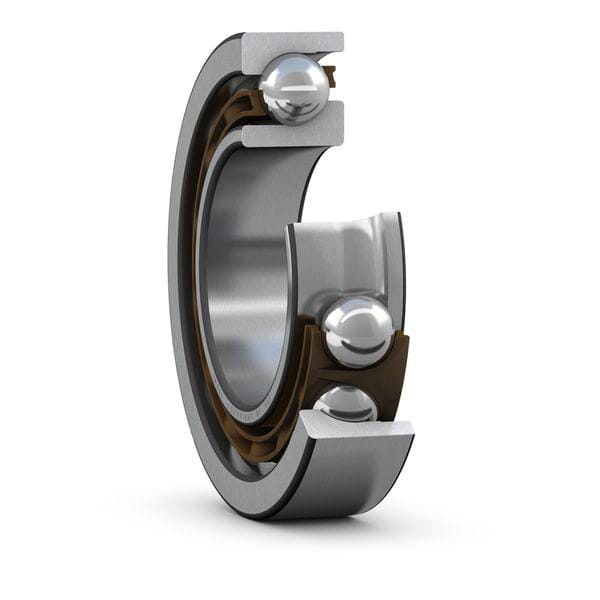

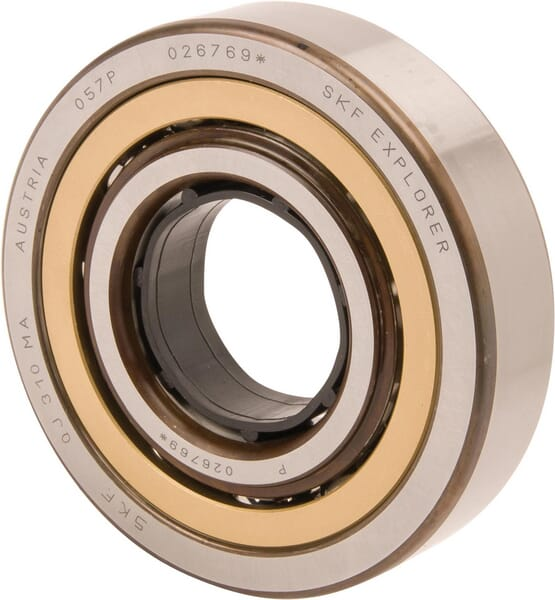

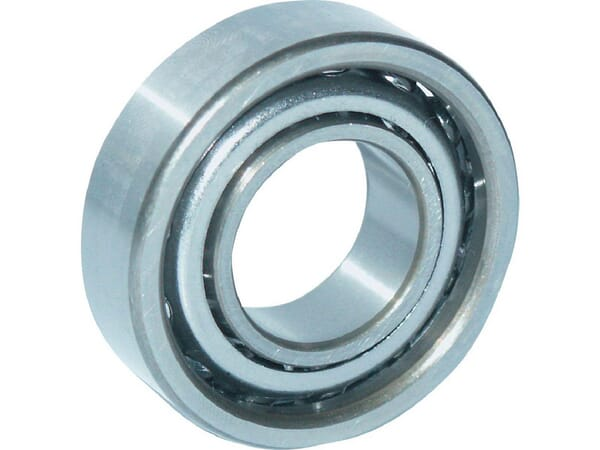

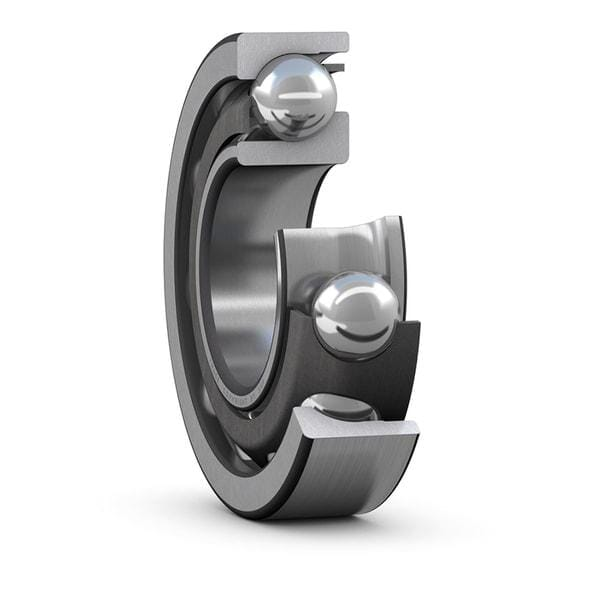

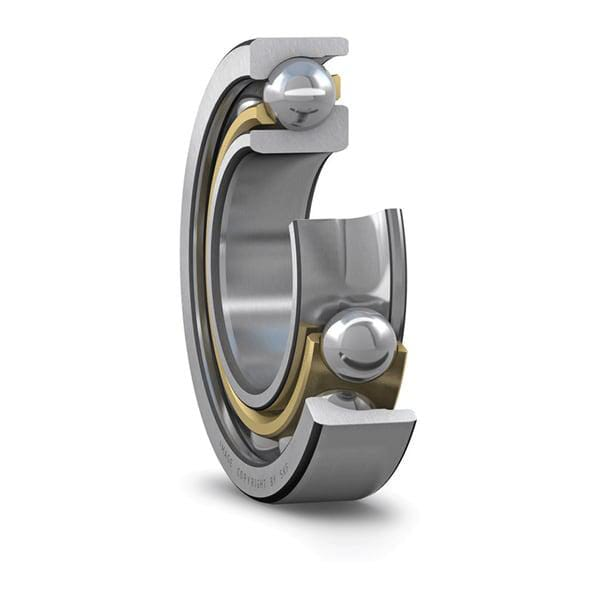

Contact oblique Roulement à billes à contact oblique
Les billes portent en biais sur les bagues : il encaisse à la fois une charge radiale et une charge axiale. À une rangée (séries 72, 73), il ne tient l'effort axial que dans un sens et se monte souvent par paire ; à deux rangées (séries 32, 33), dans les deux sens.
Lire la référence : « 7204 » : une rangée, 20 × 47 × 14 mm (les cotes d'un 6204) ; « 3204 » : deux rangées, 20 × 47 × 20,6 mm.

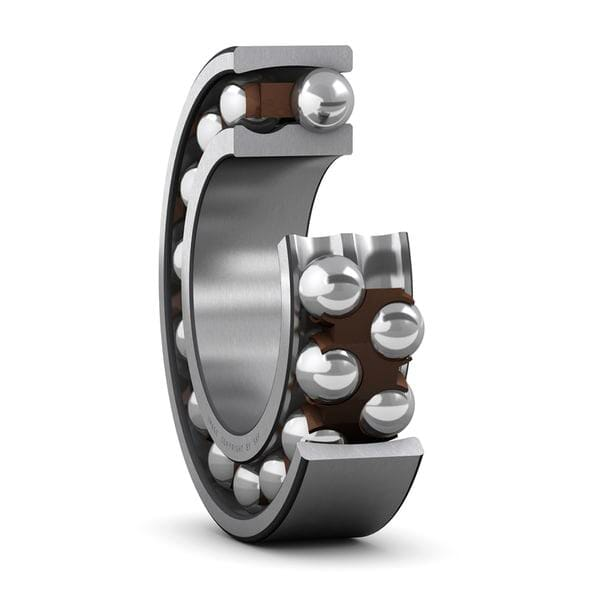

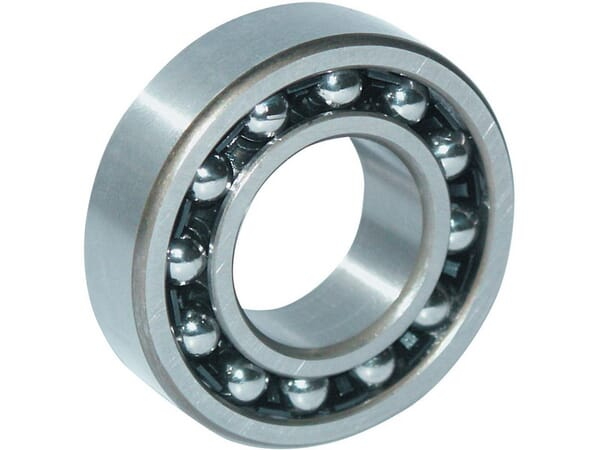

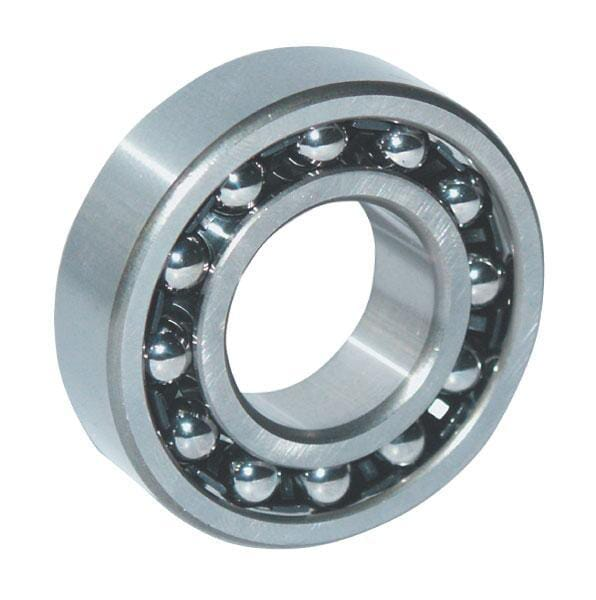

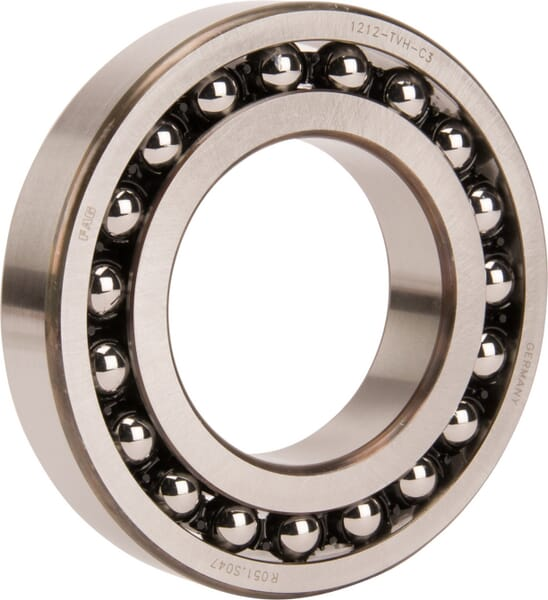

Rotule Roulement à rotule
Deux rangées de billes ou de rouleaux et une bague extérieure en forme de sphère : il accepte un arbre qui n'est pas parfaitement aligné. Sur billes : séries 12, 13, 22, 23 ; sur rouleaux : 222, 223, 230…
Lire la référence : « 2206 » : 30 × 62 × 20 mm ; « 1304 » : 20 × 52 × 15 mm.
Les protections
Ouvert Ouvert
Sans joint ni flasque : il est lubrifié par la machine (la graisse ou l'huile de son logement).
Lire la référence : Pas de suffixe : « 6204 » seul.

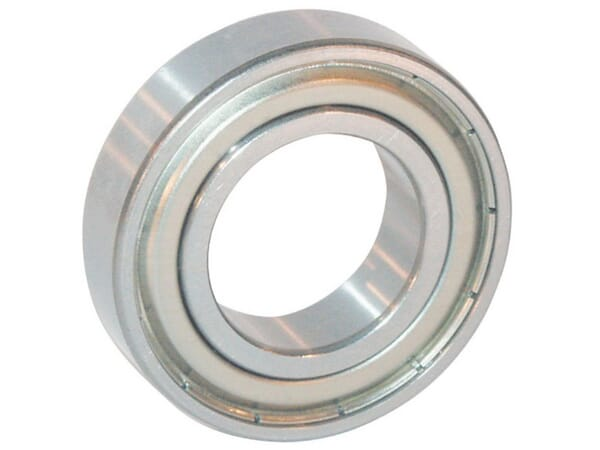

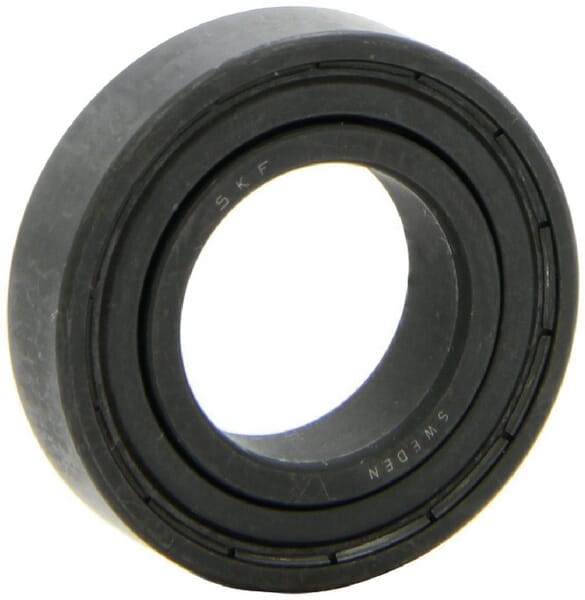

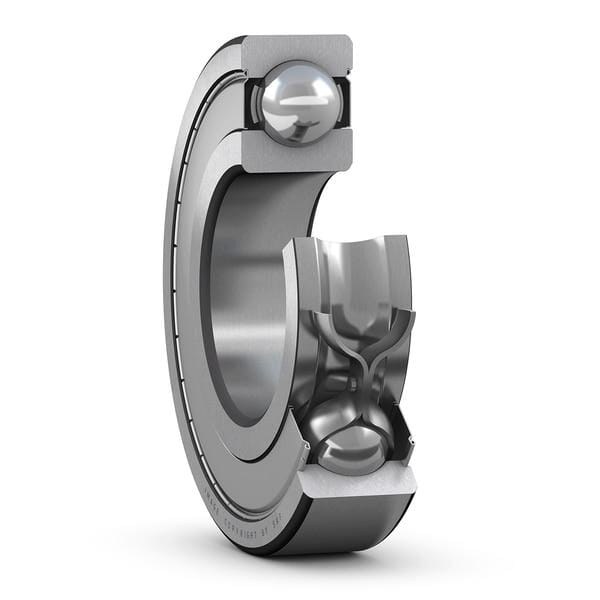

ZZ ZZ : deux flasques
Un flasque en métal de chaque côté, sans contact : protège de la poussière, tourne plus vite et chauffe moins qu'un 2RS, mais laisse passer l'eau.
Lire la référence : Selon la marque : 2Z (SKF), 2ZR ou C-2Z (FAG), ZZ (NSK, NTN).

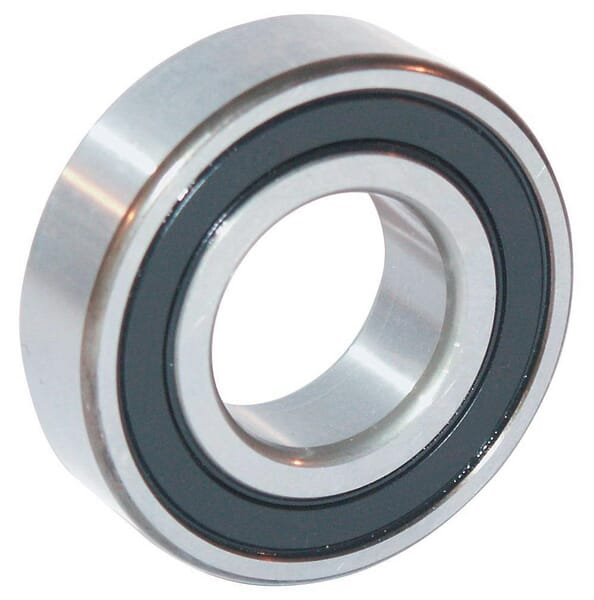

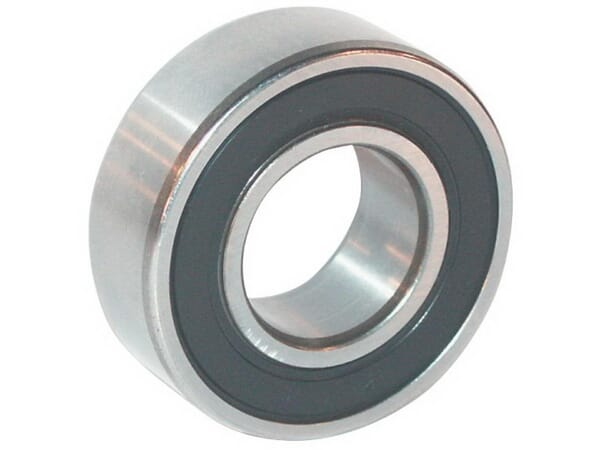

2RS 2RS : deux joints
Un joint en caoutchouc de chaque côté, qui frotte sur la bague intérieure : étanche à l'eau et à la poussière, graissé à vie. Le plus courant sur les machines de jardin.
Lire la référence : Selon la marque : 2RS1 ou 2RSH (SKF), 2RSR ou 2HRS (FAG), DDU (NSK), LLU (NTN). C'est la même protection.

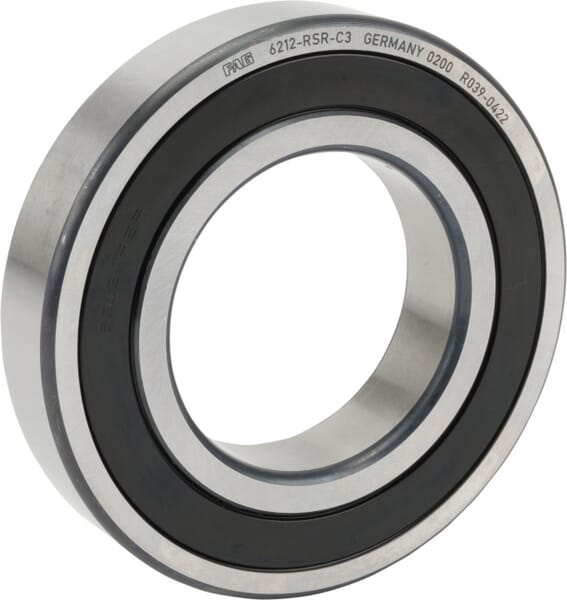

RS RS : un joint
Un seul joint en caoutchouc, d'un côté ; l'autre côté est ouvert.
Lire la référence : RS1, RSH (SKF), RSR (FAG).
C3 C3 : le jeu interne
Le jeu interne est l'espace laissé entre les billes et les bagues. Normal (CN), il ne s'écrit pas ; C3 est plus grand que la normale, pour un roulement qui chauffe ou tourne vite (les moteurs électriques, par exemple) ; C4 et C5 encore plus grands, C2 plus petit. Remplacez un C3 par un C3.
Lire la référence : « 6204-2RS-C3 » : un 6204 à deux joints, jeu C3.
Questions fréquentes
Quelle est la référence d'un roulement 60 × 110 × 22 mm ?
Le 6212, un roulement rigide à billes. 43 en ligne : ouvert (32), ZZ (5), 2RS (5), RS (1), à partir de 32,87 €. Les lettres après la référence disent la protection (2RS, ZZ) et le jeu (C3) : les cotes restent les mêmes.
Quelle différence entre 6012, 6212, 6312 ?
Même alésage, série de plus en plus forte : 6012 : 60 × 95 × 18 mm ; 6212 : 60 × 110 × 22 mm ; 6312 : 60 × 130 × 31 mm. Plus gros, le roulement porte plus lourd ; ils ne se remplacent pas entre eux (le logement n'a pas le même diamètre).
Que veut dire C3 sur un roulement 6212 ?
Le jeu interne est l'espace laissé entre les billes et les bagues. Normal (CN), il ne s'écrit pas ; C3 est plus grand que la normale, pour un roulement qui chauffe ou tourne vite (les moteurs électriques, par exemple) ; C4 et C5 encore plus grands, C2 plus petit. Remplacez un C3 par un C3.
Comment mesurer un roulement ?
Au pied à coulisse : le diamètre intérieur (l'axe qui le traverse), le diamètre extérieur (le logement), et la largeur (l'épaisseur de la bague). Les trois sont en millimètres, sauf sur certaines machines américaines (en pouces).
2RS ou ZZ, quelle différence ?
Un 2RS a deux joints en caoutchouc : il est étanche à l'eau et à la poussière, c'est le plus courant sur les tondeuses et motoculteurs. Un ZZ a deux flasques en métal : il protège de la poussière et tourne plus vite, mais laisse passer l'eau. Même cotes, ils se montent au même endroit.
