Roulement 20 × 42 × 12 mm (6004)
20 roulements 20 × 42 × 12 mm en ligne, à partir de 4,91 €. Cette cote est celle du 6004, un roulement rigide à billes ; on y trouve aussi 60042, W60042, S6004. Intérieur 20 mm (le diamètre de l'axe), extérieur 42 mm, largeur 12 mm. Protections en ligne : ZZ (8), 2RS (7), ouvert (4).
Roulement par dimensions
Les cotes de votre roulement
En millimètres, au pied à coulisse : intérieur, extérieur, largeur
20 roulements en ligne
20 × 42 × 12 mm
Par type et par protection, le moins cher d'abord
2RS · joints caoutchouc des deux côtés : étanche à l'eau et à la poussière, le plus courant sur les machines de jardin?
ZZ · flasques métalliques des deux côtés : protégé de la poussière, tourne plus vite, moins étanche à l'eau?

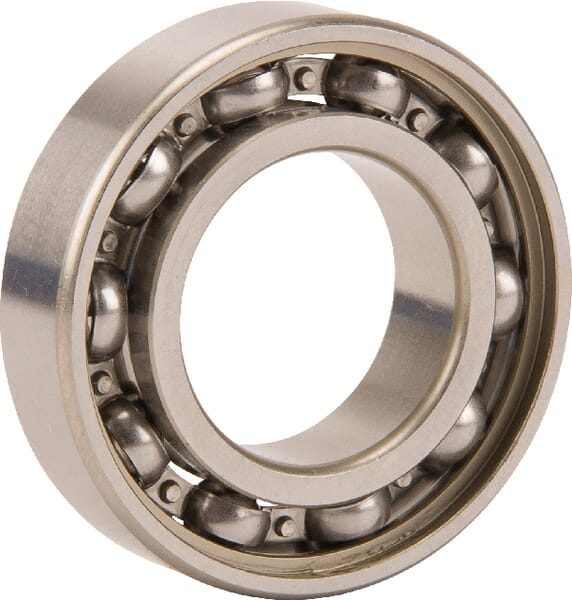

Ouvert · sans protection : à graisser, pour un logement déjà étanche?
Protection non précisée
Même intérieur et même extérieur, autre largeur
Même intérieur (20 mm), autre extérieur
Fiches d'aide
Ce roulement expliqué
Les cotes, la référence, les types, les protections
Lire la référence d'un roulement
Les deux derniers chiffres donnent l'alésage, le diamètre de l'axe : 00 = 10 mm, 01 = 12 mm, 02 = 15 mm, 03 = 17 mm, puis à partir de 04, multipliez par 5 (6204 → 20 mm, 6310 → 50 mm). Sous 10 mm, le dernier chiffre est l'alésage (608 = 8 mm). Les chiffres d'avant donnent le type et la série : à alésage égal, un 63 est plus gros qu'un 62, lui-même plus gros qu'un 60. Les lettres qui suivent disent la protection (2RS, ZZ) et le jeu (C3).
Ici : « 6004 » se termine par 04 : alésage 20 mm.
Les types
Billes Roulement rigide à billes
Le plus courant : une rangée de billes entre deux bagues (on dit aussi « à gorge profonde »). Il porte surtout une charge radiale, un peu de charge axiale, et tourne vite.
Lire la référence : Séries 60, 62, 63 (et 68, 69, 160) : « 6204 » = série 62, alésage 04 × 5 = 20 mm, soit 20 × 47 × 14 mm.
Les protections

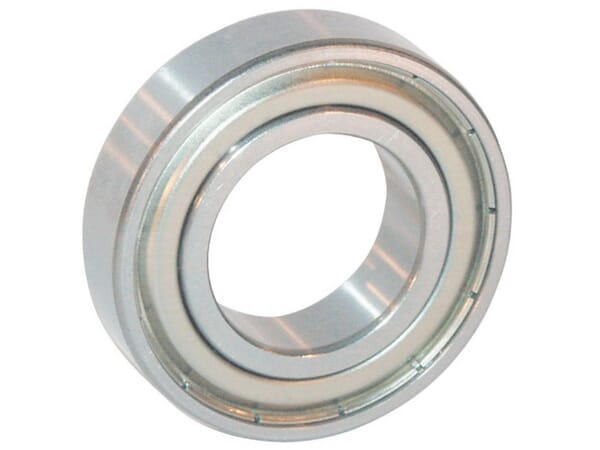

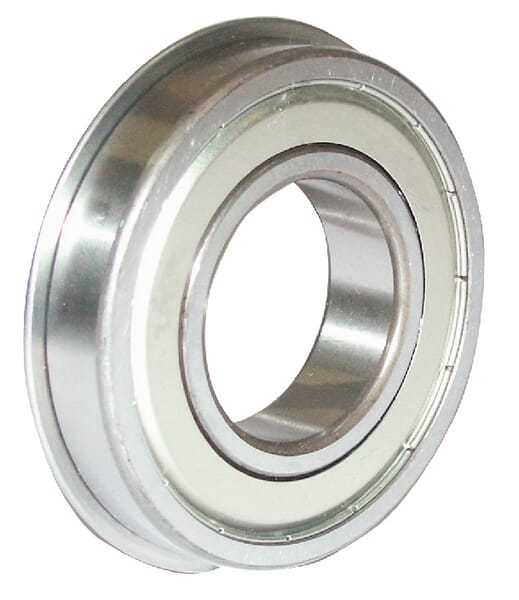

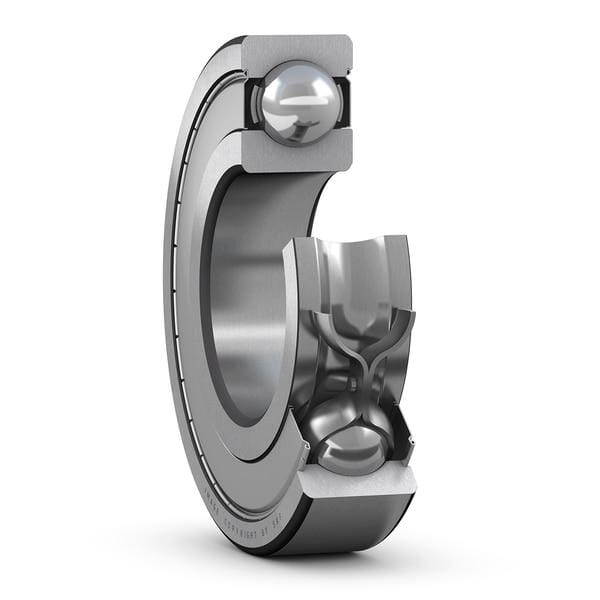

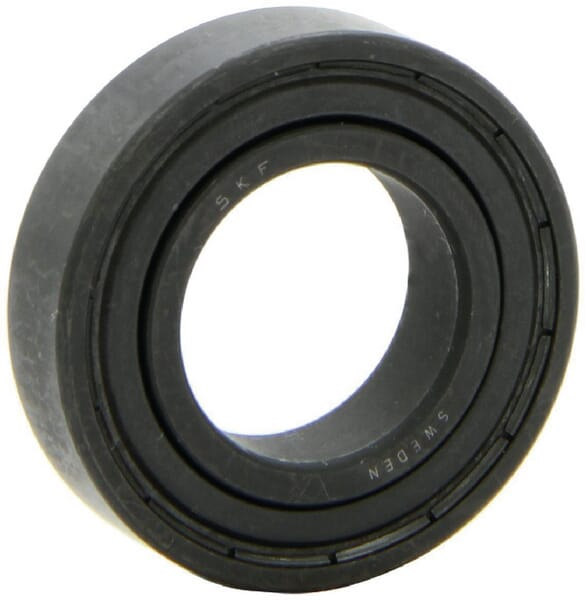

ZZ ZZ : deux flasques
Un flasque en métal de chaque côté, sans contact : protège de la poussière, tourne plus vite et chauffe moins qu'un 2RS, mais laisse passer l'eau.
Lire la référence : Selon la marque : 2Z (SKF), 2ZR ou C-2Z (FAG), ZZ (NSK, NTN).

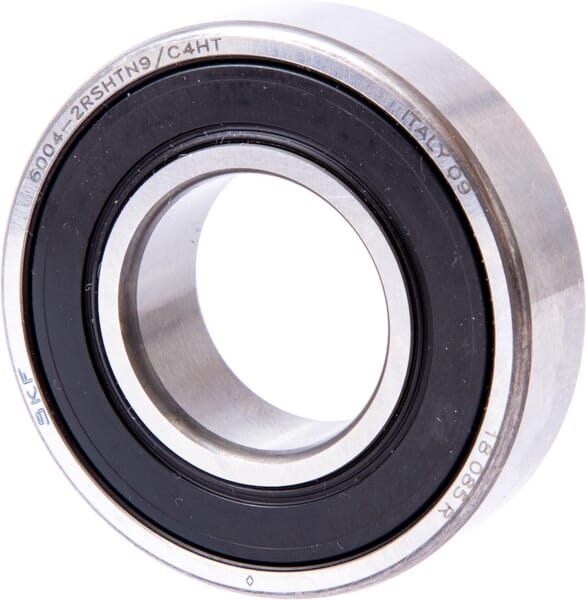

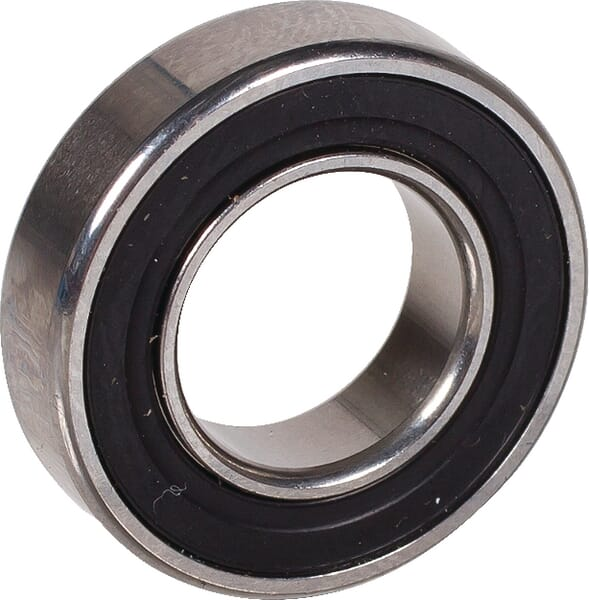

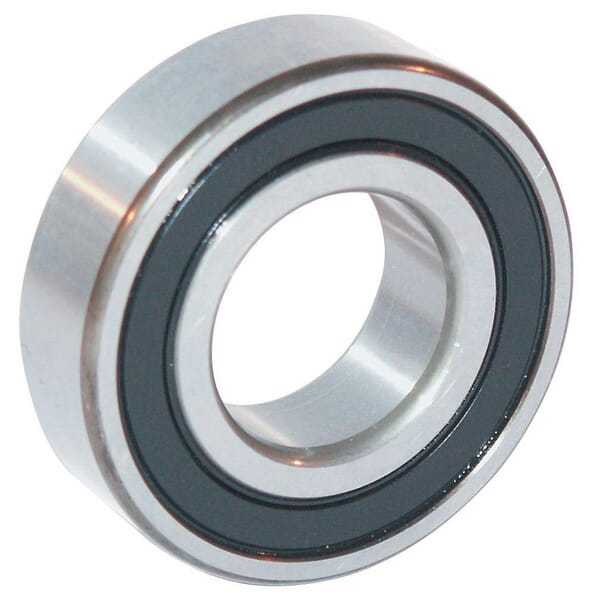

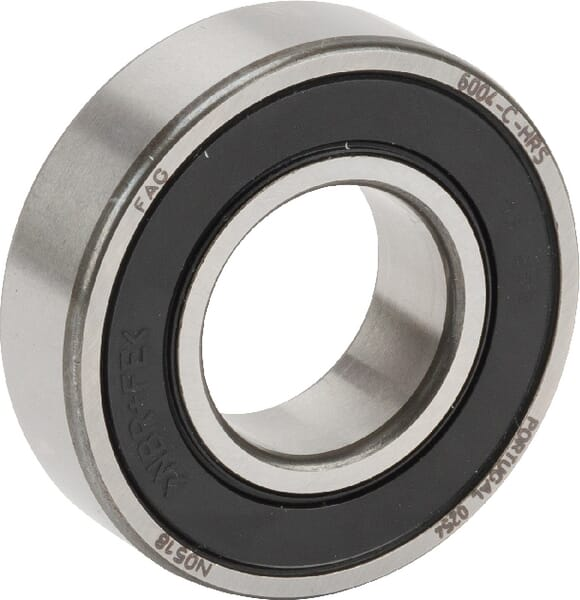

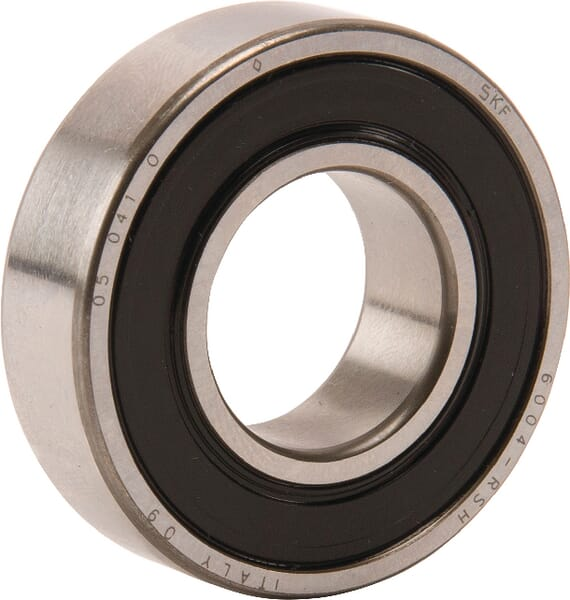

2RS 2RS : deux joints
Un joint en caoutchouc de chaque côté, qui frotte sur la bague intérieure : étanche à l'eau et à la poussière, graissé à vie. Le plus courant sur les machines de jardin.
Lire la référence : Selon la marque : 2RS1 ou 2RSH (SKF), 2RSR ou 2HRS (FAG), DDU (NSK), LLU (NTN). C'est la même protection.
Ouvert Ouvert
Sans joint ni flasque : il est lubrifié par la machine (la graisse ou l'huile de son logement).
Lire la référence : Pas de suffixe : « 6204 » seul.

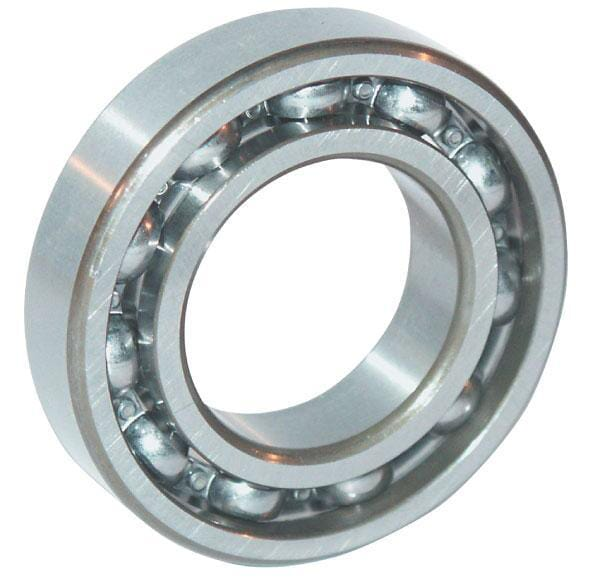

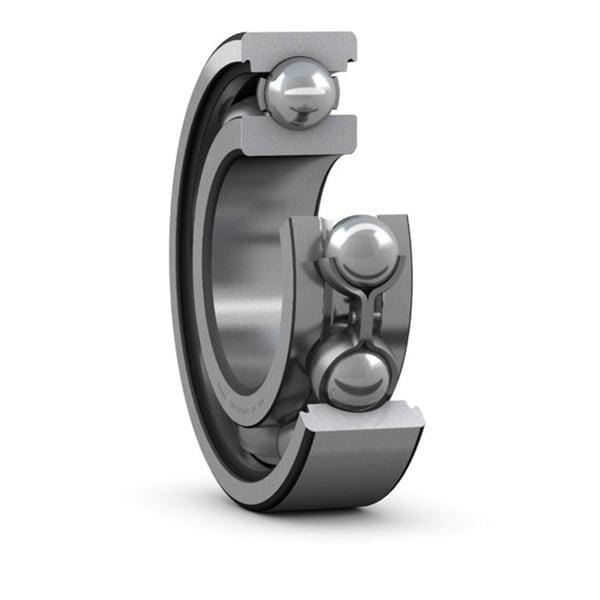

C3 C3 : le jeu interne
Le jeu interne est l'espace laissé entre les billes et les bagues. Normal (CN), il ne s'écrit pas ; C3 est plus grand que la normale, pour un roulement qui chauffe ou tourne vite (les moteurs électriques, par exemple) ; C4 et C5 encore plus grands, C2 plus petit. Remplacez un C3 par un C3.
Lire la référence : « 6204-2RS-C3 » : un 6204 à deux joints, jeu C3.
Questions fréquentes
Quelle est la référence d'un roulement 20 × 42 × 12 mm ?
Le 6004, un roulement rigide à billes. 20 en ligne : ZZ (8), 2RS (7), ouvert (4), à partir de 4,91 €. Les lettres après la référence disent la protection (2RS, ZZ) et le jeu (C3) : les cotes restent les mêmes.
Quelle différence entre 6004, 6204, 6304 ?
Même alésage, série de plus en plus forte : 6004 : 20 × 42 × 12 mm ; 6204 : 20 × 47 × 14 mm ; 6304 : 20 × 52 × 15 mm. Plus gros, le roulement porte plus lourd ; ils ne se remplacent pas entre eux (le logement n'a pas le même diamètre).
Que veut dire C3 sur un roulement 6004 ?
Le jeu interne est l'espace laissé entre les billes et les bagues. Normal (CN), il ne s'écrit pas ; C3 est plus grand que la normale, pour un roulement qui chauffe ou tourne vite (les moteurs électriques, par exemple) ; C4 et C5 encore plus grands, C2 plus petit. Remplacez un C3 par un C3.
Comment mesurer un roulement ?
Au pied à coulisse : le diamètre intérieur (l'axe qui le traverse), le diamètre extérieur (le logement), et la largeur (l'épaisseur de la bague). Les trois sont en millimètres, sauf sur certaines machines américaines (en pouces).
2RS ou ZZ, quelle différence ?
Un 2RS a deux joints en caoutchouc : il est étanche à l'eau et à la poussière, c'est le plus courant sur les tondeuses et motoculteurs. Un ZZ a deux flasques en métal : il protège de la poussière et tourne plus vite, mais laisse passer l'eau. Même cotes, ils se montent au même endroit.
