Roulement 70 × 110 × 54 mm (SL045014)

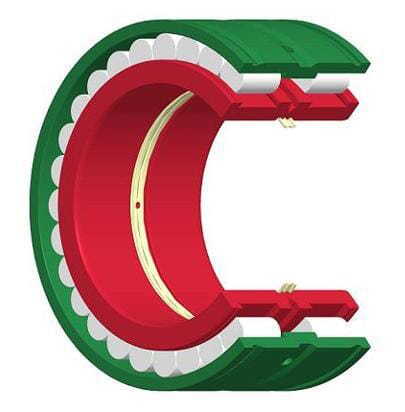

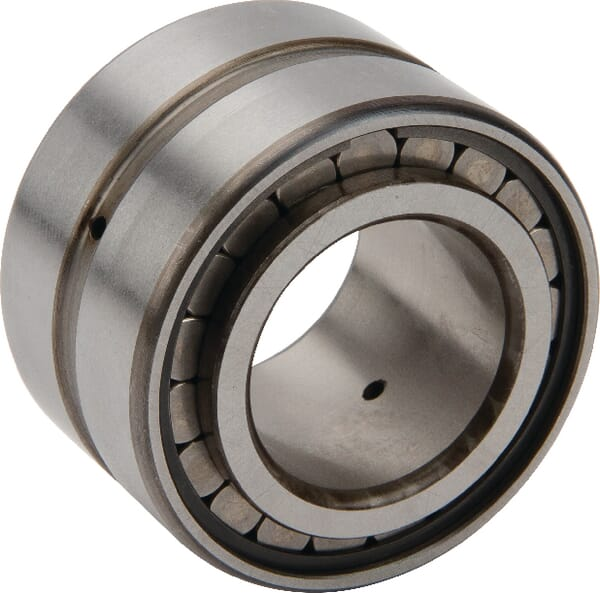

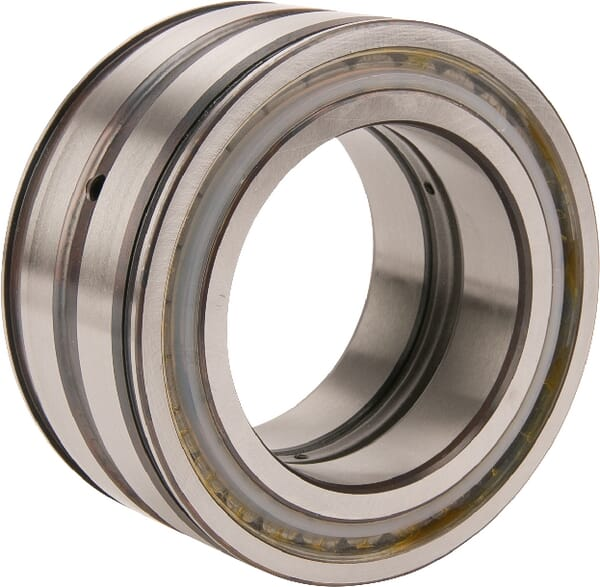

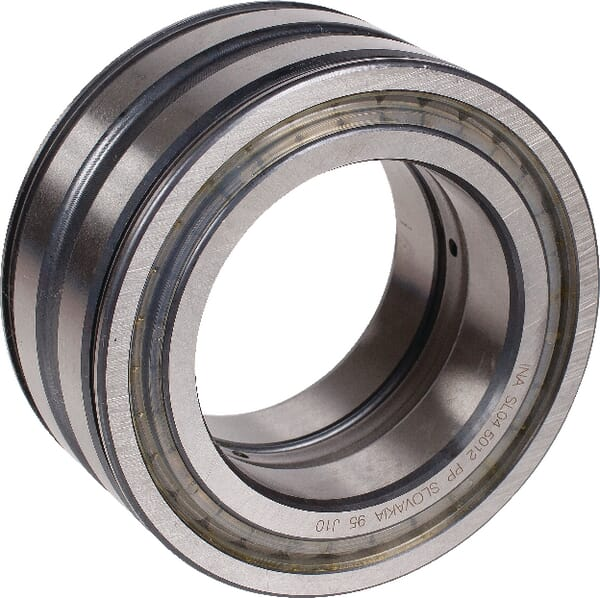

4 roulements 70 × 110 × 54 mm en ligne, à partir de 270,66 €. Cette cote est celle du SL045014, un roulement à rouleaux cylindriques ; on y trouve aussi SL185014. Intérieur 70 mm (le diamètre de l'axe), extérieur 110 mm, largeur 54 mm. Protections en ligne : 2RS (1).
Roulement par dimensions
Les cotes de votre roulement
En millimètres, au pied à coulisse : intérieur, extérieur, largeur
4 roulements en ligne
70 × 110 × 54 mm
Par type et par protection, le moins cher d'abord
2RS · joints caoutchouc des deux côtés : étanche à l'eau et à la poussière, le plus courant sur les machines de jardin?
Protection non précisée
Même intérieur et même extérieur, autre largeur
Même intérieur (70 mm), autre extérieur
Fiches d'aide
Ce roulement expliqué
Les cotes, la référence, les types, les protections
Lire la référence d'un roulement
Les deux derniers chiffres donnent l'alésage, le diamètre de l'axe : 00 = 10 mm, 01 = 12 mm, 02 = 15 mm, 03 = 17 mm, puis à partir de 04, multipliez par 5 (6204 → 20 mm, 6310 → 50 mm). Sous 10 mm, le dernier chiffre est l'alésage (608 = 8 mm). Les chiffres d'avant donnent le type et la série : à alésage égal, un 63 est plus gros qu'un 62, lui-même plus gros qu'un 60. Les lettres qui suivent disent la protection (2RS, ZZ) et le jeu (C3).
Les types
Rouleaux cylindriques Roulement à rouleaux cylindriques
Des rouleaux cylindriques : une forte charge radiale, peu ou pas de charge axiale. Les lettres disent quelles bagues ont des épaulements : NU et N laissent l'arbre coulisser, NJ le tient dans un sens, NUP dans les deux.
Lire la référence : « NJ215 » : série 2, alésage 15 × 5 = 75 mm, soit 75 × 130 × 25 mm.
Les protections
2RS 2RS : deux joints
Un joint en caoutchouc de chaque côté, qui frotte sur la bague intérieure : étanche à l'eau et à la poussière, graissé à vie. Le plus courant sur les machines de jardin.
Lire la référence : Selon la marque : 2RS1 ou 2RSH (SKF), 2RSR ou 2HRS (FAG), DDU (NSK), LLU (NTN). C'est la même protection.
C3 C3 : le jeu interne
Le jeu interne est l'espace laissé entre les billes et les bagues. Normal (CN), il ne s'écrit pas ; C3 est plus grand que la normale, pour un roulement qui chauffe ou tourne vite (les moteurs électriques, par exemple) ; C4 et C5 encore plus grands, C2 plus petit. Remplacez un C3 par un C3.
Lire la référence : « 6204-2RS-C3 » : un 6204 à deux joints, jeu C3.
Questions fréquentes
Quelle est la référence d'un roulement 70 × 110 × 54 mm ?
Le SL045014, un roulement à rouleaux cylindriques. 4 en ligne : 2RS (1), à partir de 270,66 €. Les lettres après la référence disent la protection (2RS, ZZ) et le jeu (C3) : les cotes restent les mêmes.
Que veut dire C3 sur un roulement SL045014 ?
Le jeu interne est l'espace laissé entre les billes et les bagues. Normal (CN), il ne s'écrit pas ; C3 est plus grand que la normale, pour un roulement qui chauffe ou tourne vite (les moteurs électriques, par exemple) ; C4 et C5 encore plus grands, C2 plus petit. Remplacez un C3 par un C3.
Comment mesurer un roulement ?
Au pied à coulisse : le diamètre intérieur (l'axe qui le traverse), le diamètre extérieur (le logement), et la largeur (l'épaisseur de la bague). Les trois sont en millimètres, sauf sur certaines machines américaines (en pouces).
2RS ou ZZ, quelle différence ?
Un 2RS a deux joints en caoutchouc : il est étanche à l'eau et à la poussière, c'est le plus courant sur les tondeuses et motoculteurs. Un ZZ a deux flasques en métal : il protège de la poussière et tourne plus vite, mais laisse passer l'eau. Même cotes, ils se montent au même endroit.
Cotes : fiches techniques des fabricants (SKF, Schaeffler INA / FAG…), relevées sur chaque fiche ; prix et disponibilités : notre catalogue, en direct.
