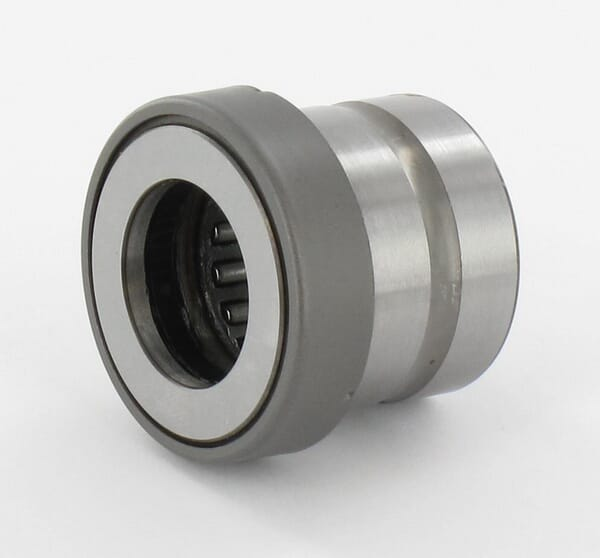

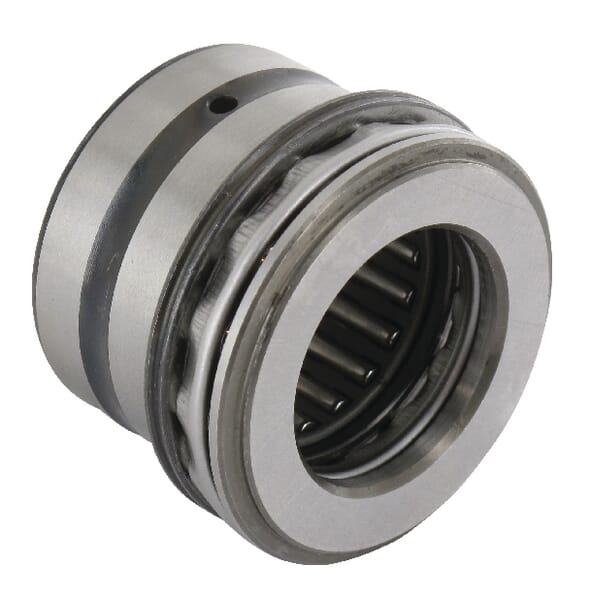

Roulement 40 × 52 × 32 mm (NKXR40)
7 roulements 40 × 52 × 32 mm en ligne, à partir de 204,07 €. Cette cote est celle du NKXR40, une butée à billes ; on y trouve aussi NKX40. Intérieur 40 mm (le diamètre de l'axe), extérieur 52 mm, hauteur 32 mm. Protections en ligne : ouvert (6), Z (1).
Roulement par dimensions
Les cotes de votre roulement
En millimètres, au pied à coulisse : intérieur, extérieur, largeur
7 roulements en ligne
40 × 52 × 32 mm
Par type et par protection, le moins cher d'abord
Même intérieur et même extérieur, autre largeur
Même intérieur (40 mm), autre extérieur
Fiches d'aide
Ce roulement expliqué
Les cotes, la référence, les types, les protections
Lire la référence d'un roulement
Les deux derniers chiffres donnent l'alésage, le diamètre de l'axe : 00 = 10 mm, 01 = 12 mm, 02 = 15 mm, 03 = 17 mm, puis à partir de 04, multipliez par 5 (6204 → 20 mm, 6310 → 50 mm). Sous 10 mm, le dernier chiffre est l'alésage (608 = 8 mm). Les chiffres d'avant donnent le type et la série : à alésage égal, un 63 est plus gros qu'un 62, lui-même plus gros qu'un 60. Les lettres qui suivent disent la protection (2RS, ZZ) et le jeu (C3).
Les types
Butée Butée à billes
Pour une charge dans l'axe seulement (axiale) : deux rondelles, l'une sur l'arbre, l'autre dans le logement, et une couronne de billes entre elles. Ses cotes : l'alésage, le diamètre extérieur et la hauteur.
Lire la référence : « 51107 » : alésage 07 × 5 = 35 mm, soit 35 × 52 × 12 mm (hauteur).
Aiguilles Roulement et douille à aiguilles
Des rouleaux longs et fins, les aiguilles : une forte charge radiale dans très peu d'épaisseur. Une douille HK a une bague extérieure mince emboutie ; une cage K n'a pas de bague ; un NK ou un RNA roule directement sur l'arbre, un NA ou un NKI a sa bague intérieure.
Lire la référence : « HK1512 » : douille pour un arbre de 15 mm, 12 mm de large (15 × 21 × 12 mm).
Les protections
Ouvert Ouvert
Sans joint ni flasque : il est lubrifié par la machine (la graisse ou l'huile de son logement).
Lire la référence : Pas de suffixe : « 6204 » seul.
Z Z : un flasque
Un seul flasque en métal, d'un côté ; l'autre côté est ouvert.
Lire la référence : Z (SKF, NSK, NTN), ZR (FAG).
Questions fréquentes
Quelle est la référence d'un roulement 40 × 52 × 32 mm ?
La NKXR40, une butée à billes. 7 en ligne : ouvert (6), Z (1), à partir de 204,07 €. Les lettres après la référence disent la protection (2RS, ZZ) et le jeu (C3) : les cotes restent les mêmes.
Comment mesurer un roulement ?
Au pied à coulisse : le diamètre intérieur (l'axe qui le traverse), le diamètre extérieur (le logement), et la largeur (l'épaisseur de la bague). Les trois sont en millimètres, sauf sur certaines machines américaines (en pouces).
Cotes : fiches techniques des fabricants (SKF, Schaeffler INA / FAG…), relevées sur chaque fiche ; prix et disponibilités : notre catalogue, en direct.
