Roulement 17 × 35 × 12 mm (51203)
2 roulements 17 × 35 × 12 mm en ligne, à partir de 21,92 €. Cette cote est celle du 51203, une butée à billes. Intérieur 17 mm (le diamètre de l'axe), extérieur 35 mm, hauteur 12 mm. Protections en ligne : ouvert (2).
Roulement par dimensions
Les cotes de votre roulement
En millimètres, au pied à coulisse : intérieur, extérieur, largeur
2 roulements en ligne
17 × 35 × 12 mm
Par type et par protection, le moins cher d'abord
Ouvert · sans protection : à graisser, pour un logement déjà étanche?
Même intérieur et même extérieur, autre largeur
Même intérieur (17 mm), autre extérieur
Fiches d'aide
Ce roulement expliqué
Les cotes, la référence, les types, les protections
Lire la référence d'un roulement
Les deux derniers chiffres donnent l'alésage, le diamètre de l'axe : 00 = 10 mm, 01 = 12 mm, 02 = 15 mm, 03 = 17 mm, puis à partir de 04, multipliez par 5 (6204 → 20 mm, 6310 → 50 mm). Sous 10 mm, le dernier chiffre est l'alésage (608 = 8 mm). Les chiffres d'avant donnent le type et la série : à alésage égal, un 63 est plus gros qu'un 62, lui-même plus gros qu'un 60. Les lettres qui suivent disent la protection (2RS, ZZ) et le jeu (C3).
Ici : « 51203 » se termine par 03 : alésage 17 mm.
Les types

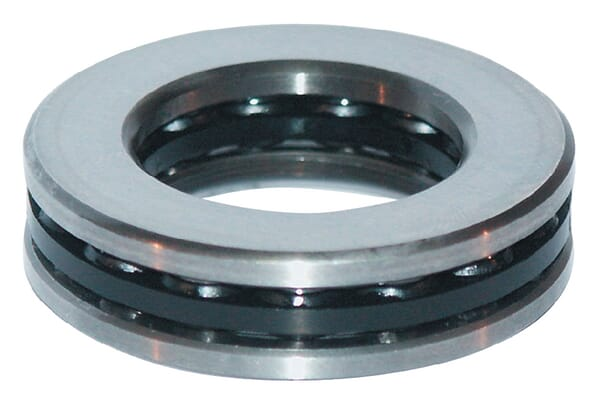

Butée Butée à billes
Pour une charge dans l'axe seulement (axiale) : deux rondelles, l'une sur l'arbre, l'autre dans le logement, et une couronne de billes entre elles. Ses cotes : l'alésage, le diamètre extérieur et la hauteur.
Lire la référence : « 51107 » : alésage 07 × 5 = 35 mm, soit 35 × 52 × 12 mm (hauteur).
Les protections
Ouvert Ouvert
Sans joint ni flasque : il est lubrifié par la machine (la graisse ou l'huile de son logement).
Lire la référence : Pas de suffixe : « 6204 » seul.
Questions fréquentes
Quelle est la référence d'un roulement 17 × 35 × 12 mm ?
La 51203, une butée à billes. 2 en ligne : ouvert (2), à partir de 21,92 €. Les lettres après la référence disent la protection (2RS, ZZ) et le jeu (C3) : les cotes restent les mêmes.
Comment mesurer un roulement ?
Au pied à coulisse : le diamètre intérieur (l'axe qui le traverse), le diamètre extérieur (le logement), et la largeur (l'épaisseur de la bague). Les trois sont en millimètres, sauf sur certaines machines américaines (en pouces).
Cotes : fiches techniques des fabricants (SKF, Schaeffler INA / FAG…), relevées sur chaque fiche ; prix et disponibilités : notre catalogue, en direct.
